如何閱讀 I-PEX 連接器產品圖紙?

分類:知識庫

產品圖紙是工程師的語言。 工程師通過圖紙進行溝通,制造部門根據圖紙進行加工和組裝。作為一種嚴謹而實用的表達方式,圖紙中的任何歧義都會直接影響到設計、開發和生產應用。可以說,對產品圖紙的閱讀和理解,對于工程師的設計工作和產線的生產至關重要。雖然在繪制機械產品時有一般標準要遵循,但不同公司的圖紙有還是會所不同。這篇文章可以幫助您更好地理解I-PEX產品圖紙,更高效的設計開發工作,以及與您的生產線進行交流。


1:查找產品圖紙:

I-PEX產品圖紙可在我司官網 ( www.i-pex.com ).查看和下載。

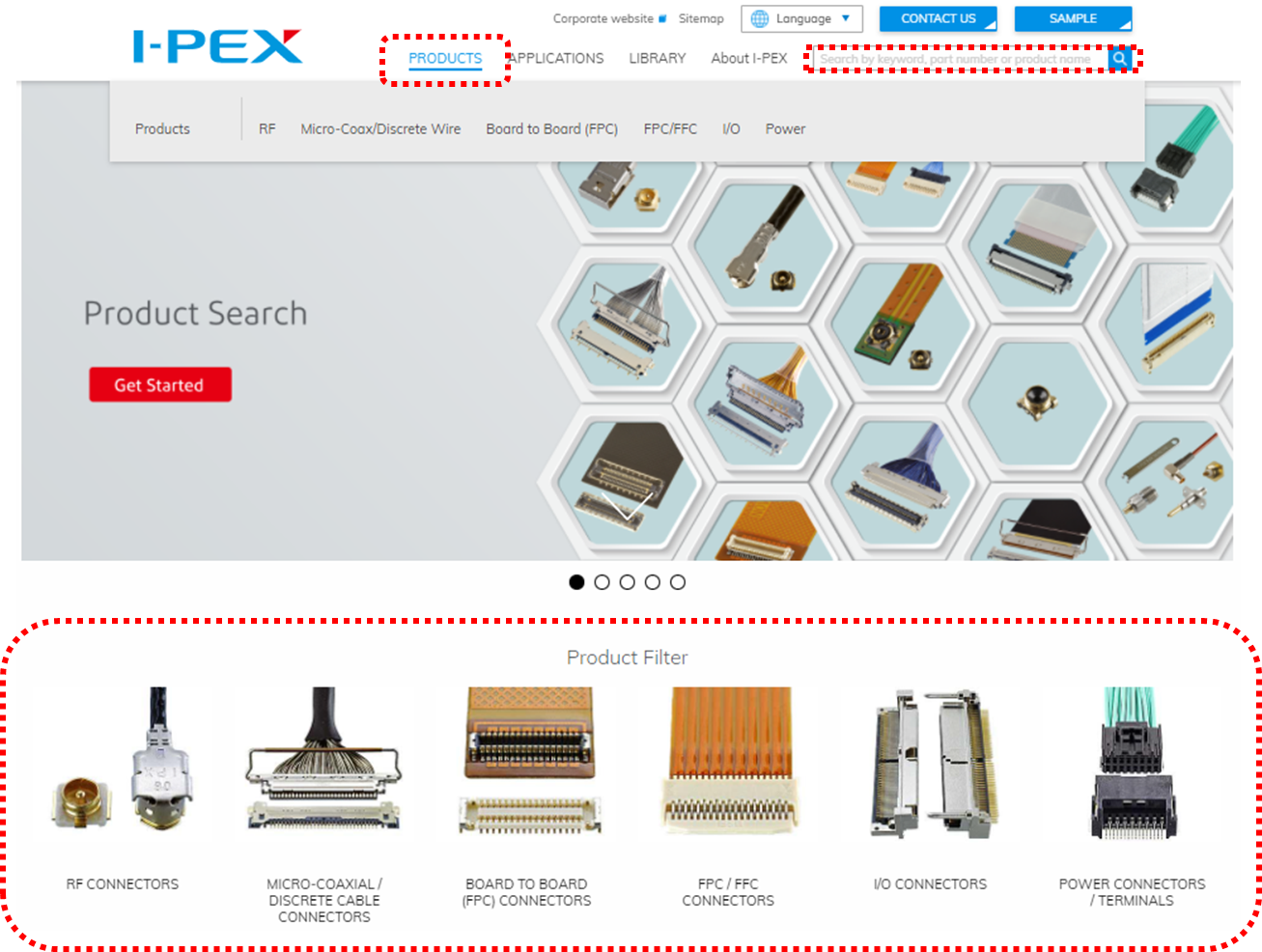

單擊標題菜單上的“產品”并選擇產品類別或單擊首頁產品過濾器部分的產品圖像。您還可以通過在頁面右上角的搜索框中輸入您要查找的產品名稱或產品部件號來查找產品頁面。

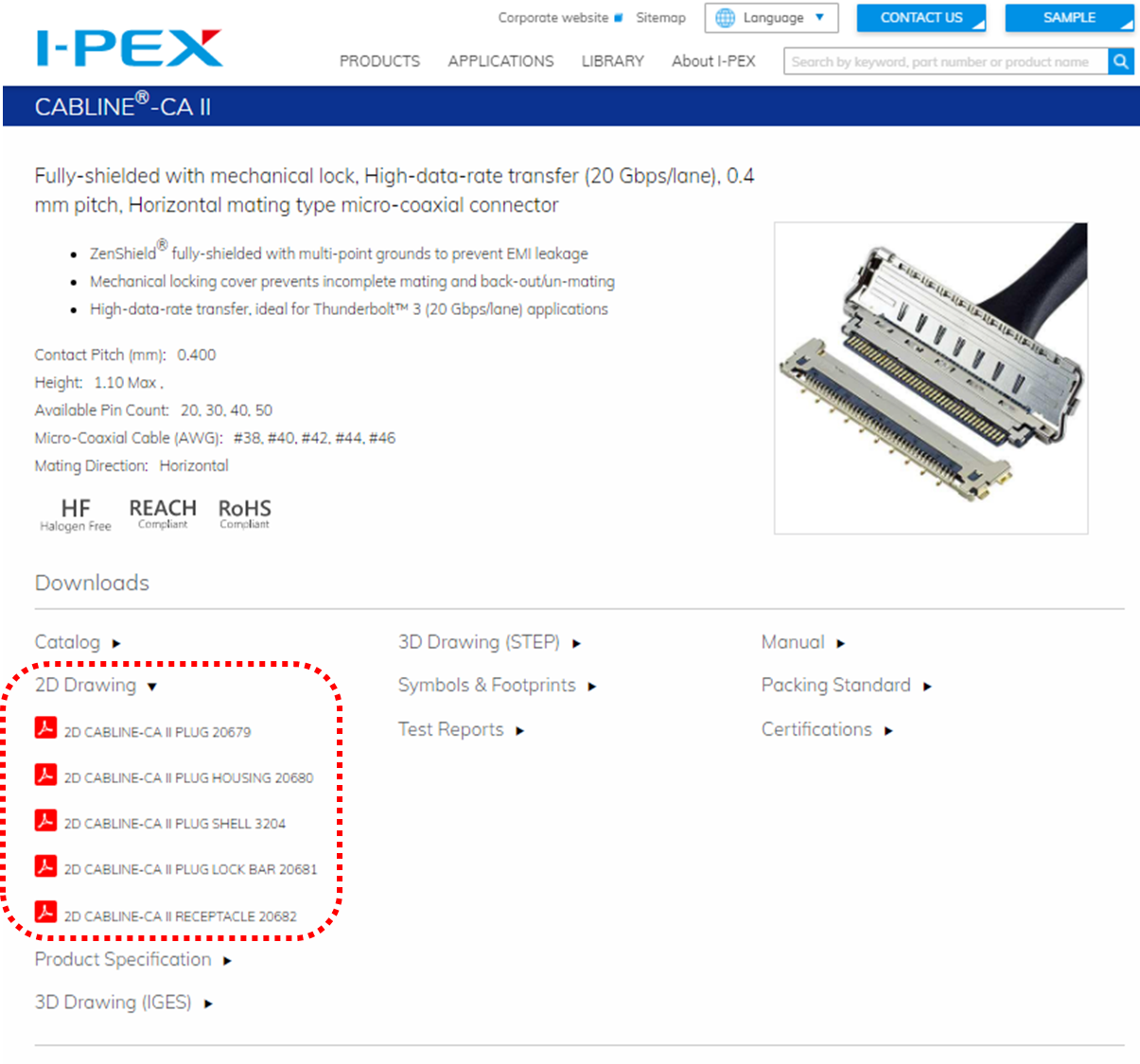

當您打開產品頁面時,在“下載”區域中選擇“二維圖紙”。 您將看到與此產品相關的圖紙。 選擇要下載的圖紙。


(CABLINE?-CA II 產品頁面示例)
您也可以聯系相關的I-PEX銷售代表和技術人員索取所需圖紙。查找您所在地區的 I-PEX 銷售聯系窗口請訪問

---------------------------------------------------------------------------------------------------

2:連接器產品圖紙構成:

我們以 CABLINE?-CA II 系列插座(20682)的圖紙為例。
I-PEX產品圖,通常由幾頁組成,每一頁又分為一定的區域,如下圖所示。


CABLINE?-CA II 母座產品圖首頁示例

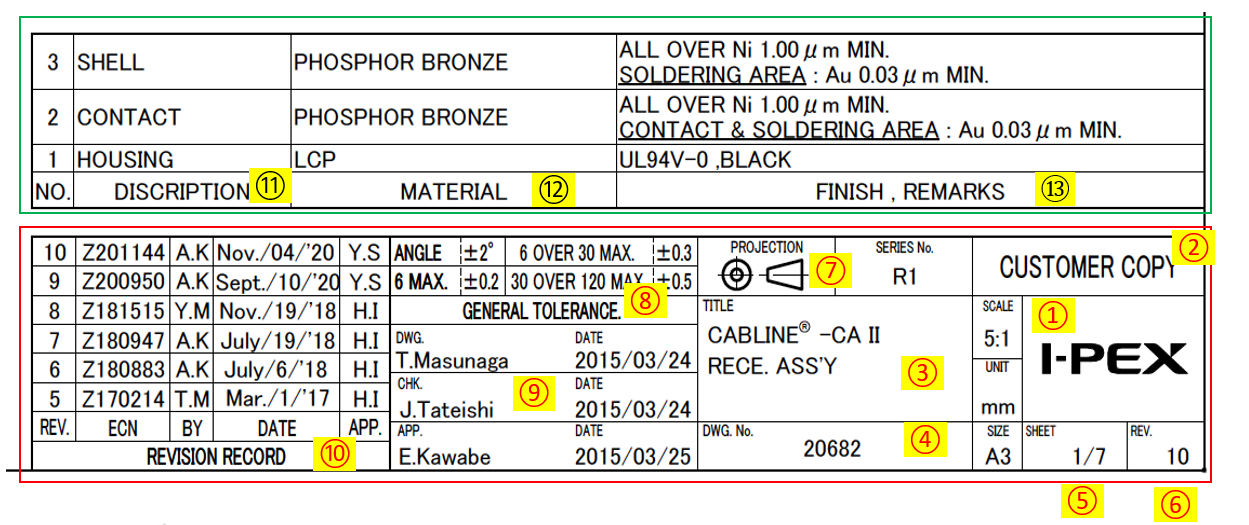

在繪圖首頁的右下角,您將看到兩個表格。一個是底部的標題表,用紅色標記,另一個是零件名稱和材料表(也稱為BOM),用綠色區域標記。


數字區域說明
1.    I-PEX 標識
2.    “CUSTOMER COPY” 表示此圖紙供客戶使用。
3.    此產品的名稱
4.    為此產品的料號的前5位
5.    圖紙當前頁 / 圖紙總頁數
6.    此圖紙的版本號
7.    此圖紙時的投影方法,由于I-PEX為日本公司,因此我們發行的圖紙都采用三角法。
8.    未注公差的尺寸的一般公差
9.    產品最初的設計研發團隊人員
10.   產品圖紙進行變更的履歷
零件名稱和材料表(BOM)表的說明
11.    構成本產品的部件名稱
12.    以上零件的材料名稱
13.    對于塑膠材料,注明了難燃等級以及顏色;對于金屬材料,注明了其電鍍的規格

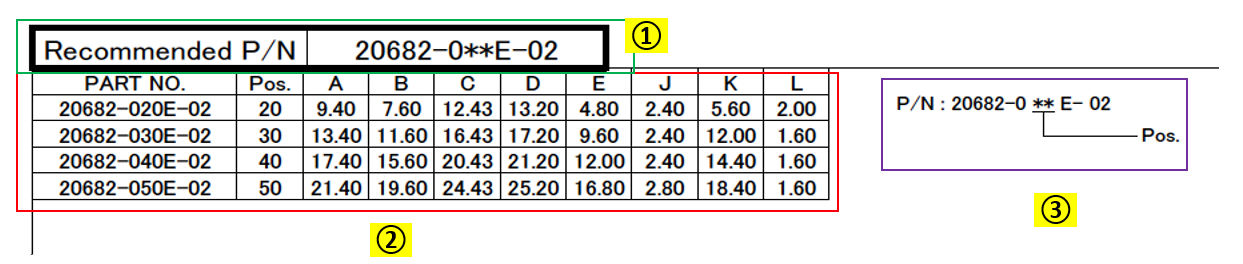

零件編號及尺寸表


此表格在圖紙首頁的左上方
1.    推薦 P/N (料號)有些產品有不同的款式和版本,所以他們會有多個料號。推薦料號是指該產品使用最為廣泛,或者最新的版本。I-PEX建議客戶能夠盡量采用推薦料號除非您的應用有某些特殊原因需要采用其他款式。 (推薦 P/N 中的標記“**”表示位置編號。)
2.    可用的pin數和由pin數不同而異的尺寸列表。
3.   料號組成信息 如產品種類繁多,我們可能另附表格說明。
CABLINE?-CA 母座產品圖紙示例

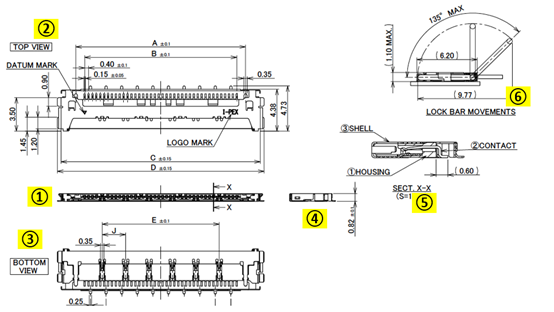

圖紙中間區域


1– 4. 基于三角法的不同角度的產品外觀和尺寸。
5. 產品剖視圖,從中可以看出零件的組成和相對位置。
6. 說明當產品有拉環功能時拉環的運動軌跡。

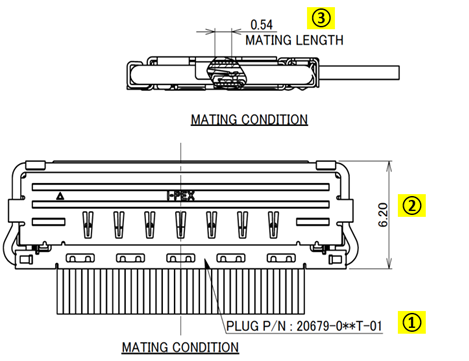

配合圖區域


1.    與圖中產品對應的產品料號。
(在圖片所示情況下,與母座配合的 CABLINE-CA II PLUG 組件料號。)
2.    連接器在配合情況下的大小。
如果是水平插拔類型的產品,那么就會標注配合后的寬度;如果是垂直插拔類型的產品,那么就會標注配合后的高度。
3.    說明端子的有效嵌合長度,與產品的接觸可靠性有一定關系。

---------------------------------------------------------------------------------------------------

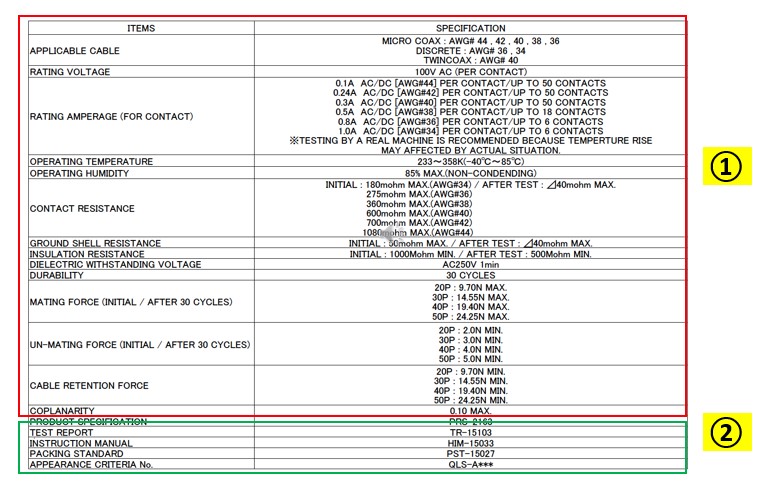

3:產品規格頁:

產品規格頁列出了產品相對重要的電氣和機械規格。


一般來說,I-PEX還有另外一個技術文件叫做產品規格書,里面列出了產品的各種電氣、機械和環境測試條件和規格。產品圖紙規格表則列出了一些重要或經常引用的項目,以方便用戶使用。
1.    規格數的各項名稱和數據。
2.    技術文件的檔案編號,客戶可以參考以獲取更詳細的資料。 (例如,規格、測試報告、工作說明)

---------------------------------------------------------------------------------------------------

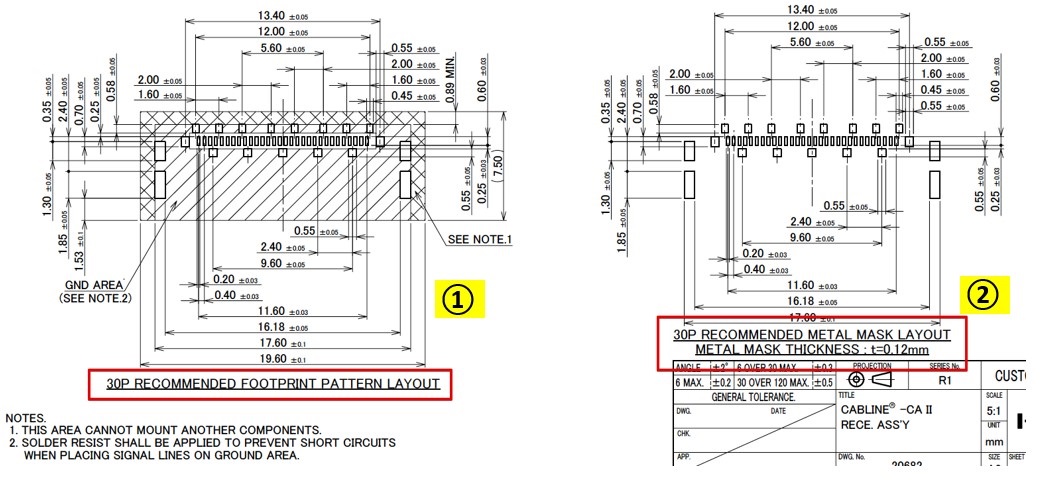

4:封裝和金屬網面的布局頁:

說明了焊盤和鋼網的推薦尺寸和布局。

10

1.    為建議的焊盤尺寸
2.    建議的鋼網開孔尺寸(包括孔的大小和鋼網厚度)遵循我們的建議值,發生焊接問題的可能性可以大為降低。

---------------------------------------------------------------------------------------------------

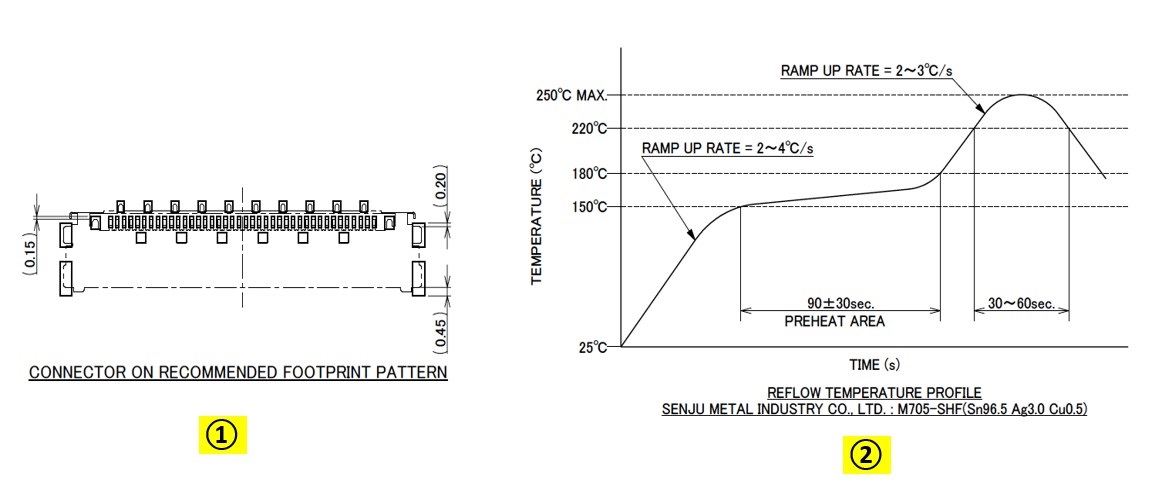

5:爐溫曲線:

顯示連接器相對于焊盤位置和推薦的爐溫曲線。

11

1.   顯示了連接器在推薦封裝圖上的位置
2.   顯示了推薦的爐溫曲線 當然這也是基于客戶焊盤尺寸按照我們建議值來設計的情況。 如果客戶設計焊盤尺寸與我們建議的有差異,那么其相對位置也會有偏差。

---------------------------------------------------------------------------------------------------

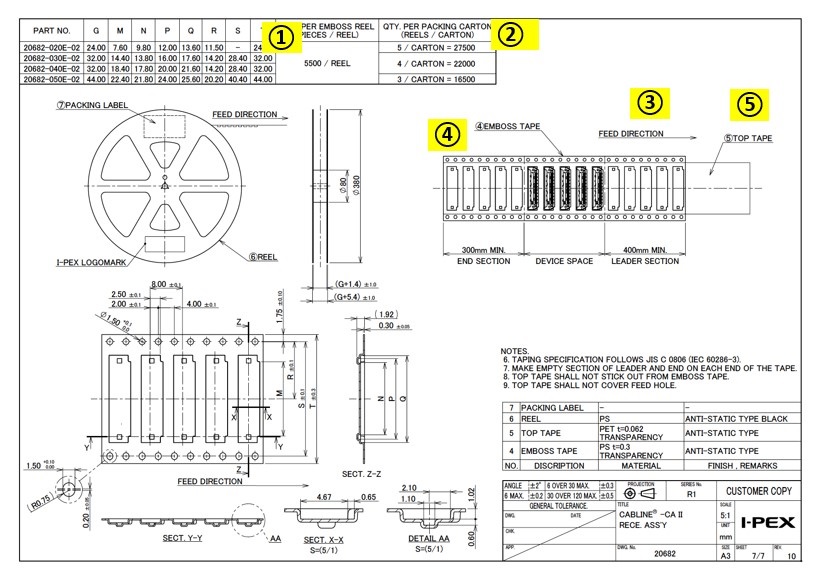

6:產品包裝方式頁:

12

通常,I-PEX SMT(表面貼裝技術)產品采用Emboss料帶包裝,以方便 SMT 生產過程。 此頁顯示了每卷的尺寸、材料和包裝數量。
1.    每卷片數
2.    每箱包裝數量
3.    卷盤的引出方向
4.    Emboss料帶的尺寸和圖像
5.    貼在Emboss料帶上以覆蓋產品的上層膠帶圖。

---------------------------------------------------------------------------------------------------
