自USB Type-C規格標準制定以來, Type-C接口已經在筆記本電腦, 智能手機, 游戲機等電子設備中 逐漸得到普及。此外作為電源適配器和移動電池等專門用來充電的產品, 以及用來替換以往通信標準USB 2.0兼容的USB Type-A和USB Type-B的產品, Type-C逐漸被應用在越來越多的產品上面.日本航空電子工業(JAE)推出了基于USB 3.2 Gen 2 x2(20Gbps),Thunderbolt3?(40Gbps)的高速傳輸?shù)?USB 2.0低速傳輸充電用的Type-C連接器產品系列, 廣泛滿足各種電子產品的規格要求。另外我們目前正在開發符合USB4?標準的連接器。日本航空電子工業(「航空電子工業」)作為全球領先的連接器制造商, 從初始階段一直深度參與相關標準的制定, 力求滿足客戶的廣泛需求并提升設備及電路板的設計自由度。

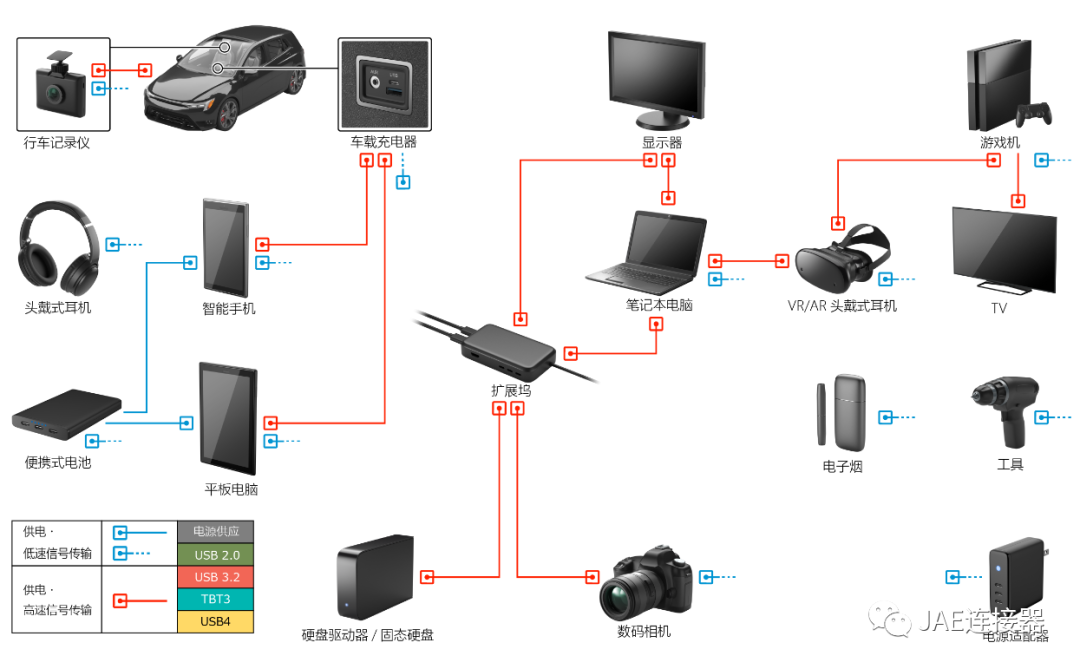

1:使用USB Type-C接口的設備和電纜線束：

以下是預想使用USB Type-C連接器的主要設備和這些設備之間連接用的電纜線束示例。由于每個設備支持的傳輸標準不同(例如USB4, USB 3.2及USB 2.0), 每個設備之間或設備內部的電纜線束也會有所不同。您可以參照以下設備連接示例, 選擇使用在設備本身或者用于設備之間連接線束用的連接器。

2:USB Type-C連接器插座產品基本規格：

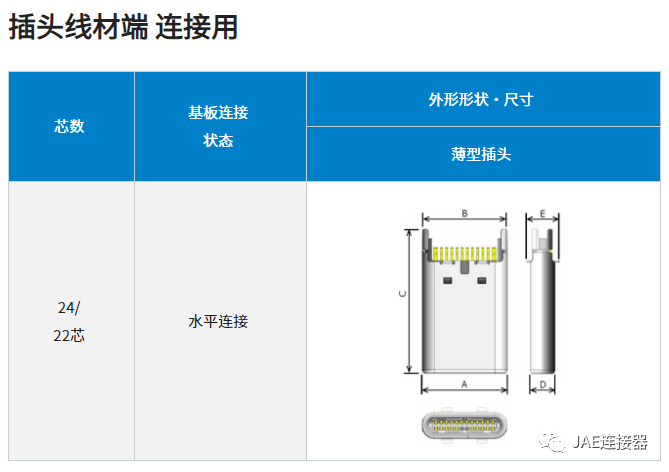

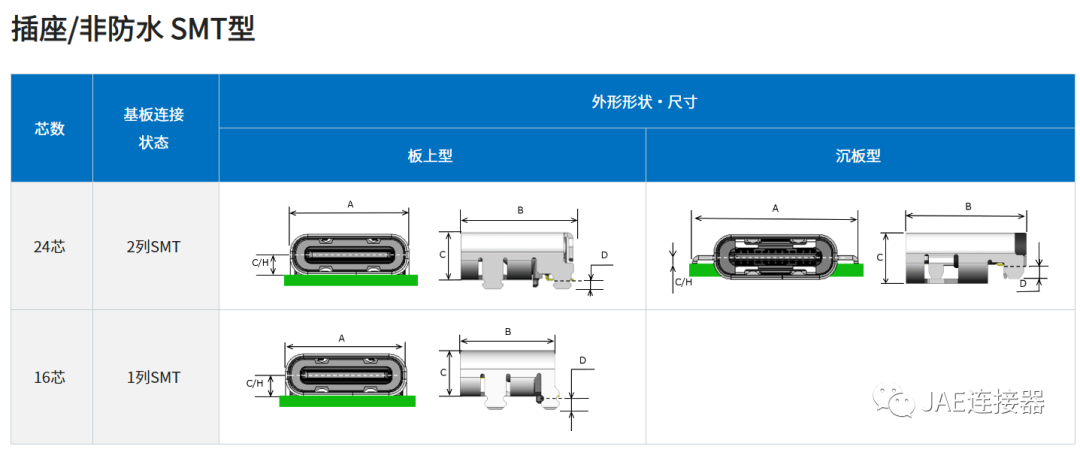

根據電路板與接觸端子的連接形態, 電路板與連接器的嵌合方向以及位置關系, 我們提供以下5種規格。您可以根據產品本身和電路板的設計進行選擇。

3:使USB Type-C接口插座系列（按中心高度）：

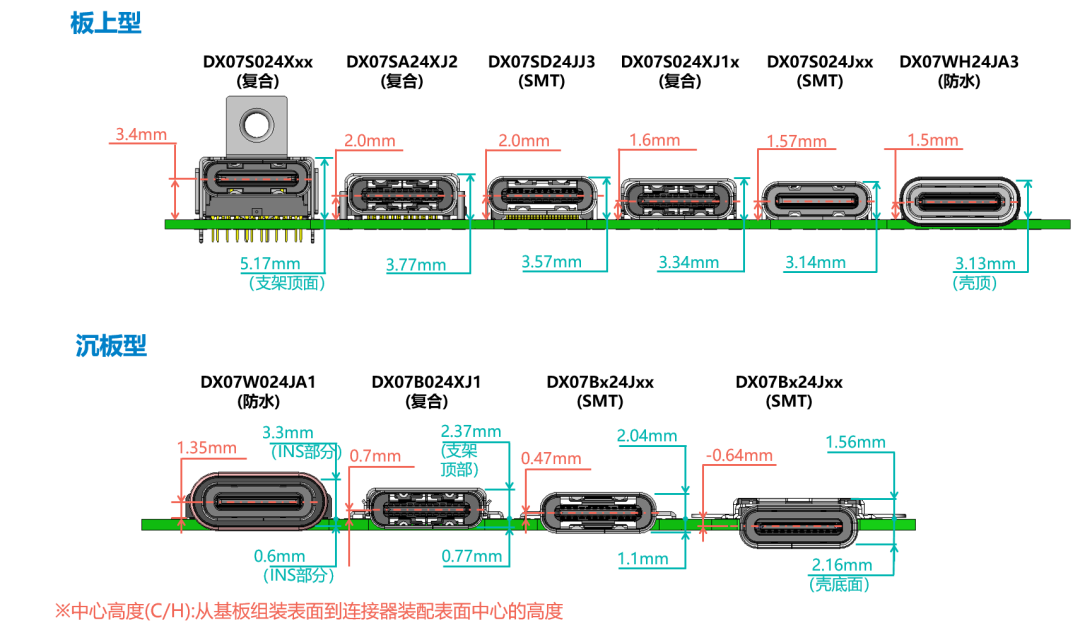

JAE擁有多種中心高度的插座連接器。可以根據產品設計/功能，以及考慮到在同一電路板上與其他周邊設備之間的關系進行型號選擇。

4:USB Type-C接口插座系列（按傳輸標準）：

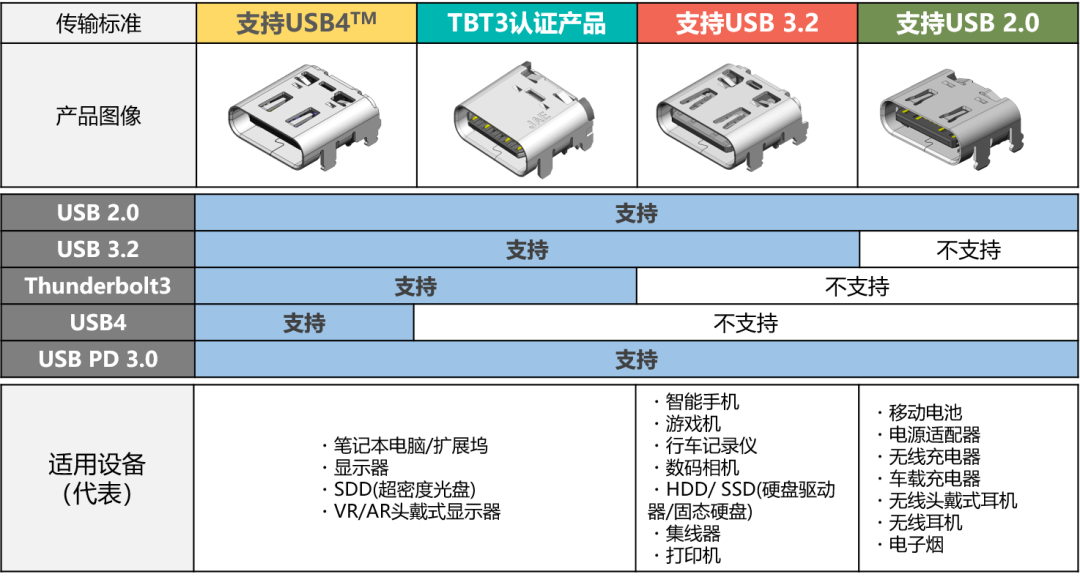

提供適合各種傳輸標準的產品系列。
在產品設計和選擇連接器時，請參考下表中關于傳輸標準和適用設備的示例。

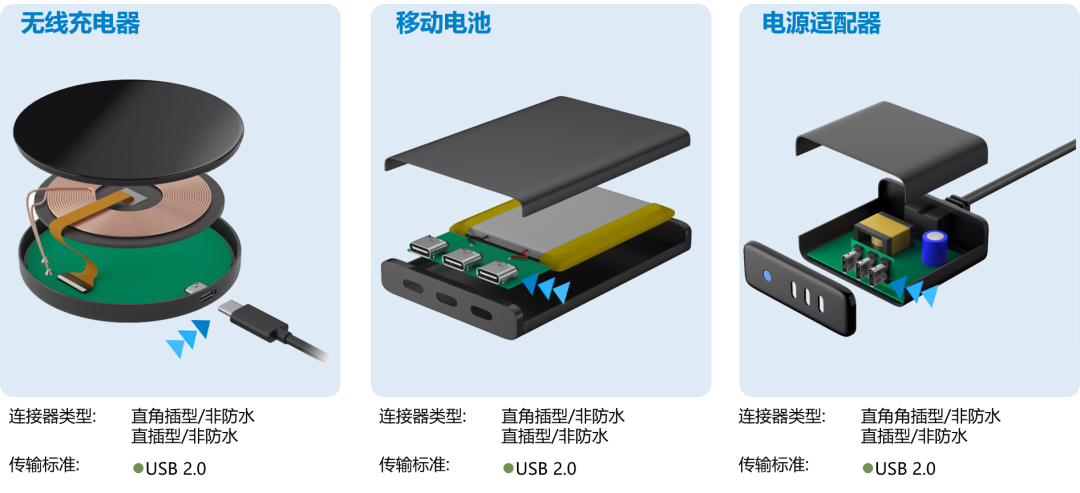

5:根據設備種類推薦的連接器和傳輸標準：

以下是使用USB Type-C連接器的主要設備及其使用示例。根據產品設計，功能和性能的不同，所使用的連接器類型和傳輸標準也會有所不同。下面是根據產品的連接器類型和傳輸標準的不同推薦使用的連接器。

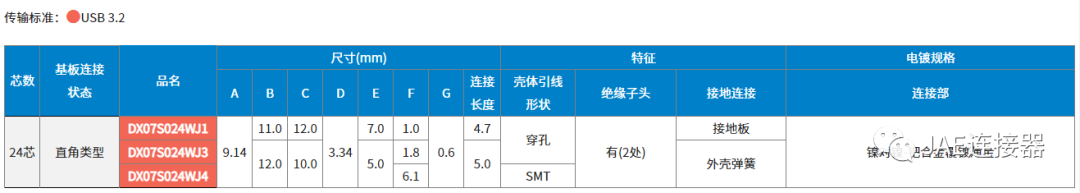

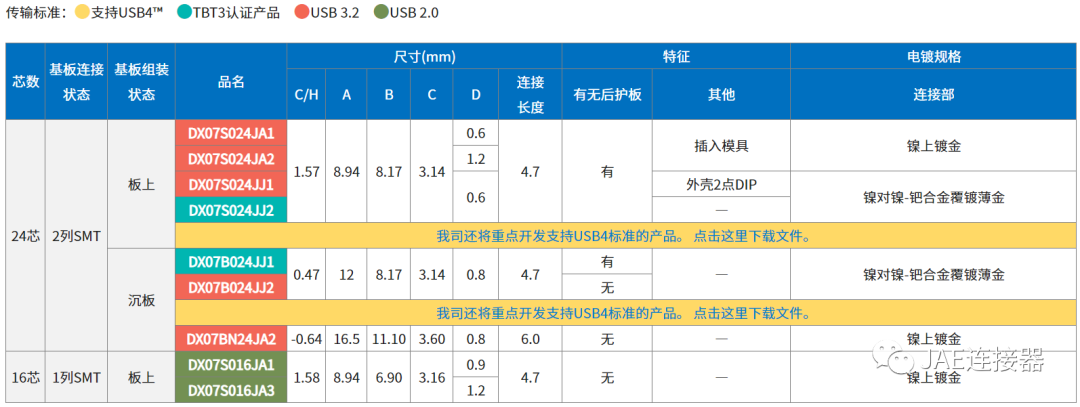

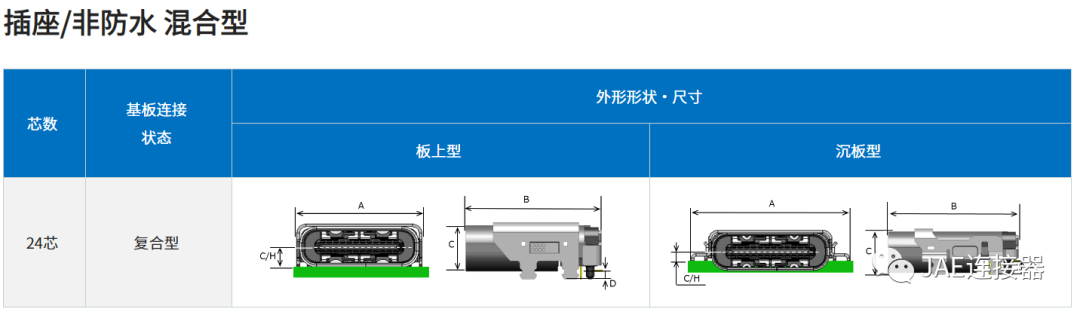

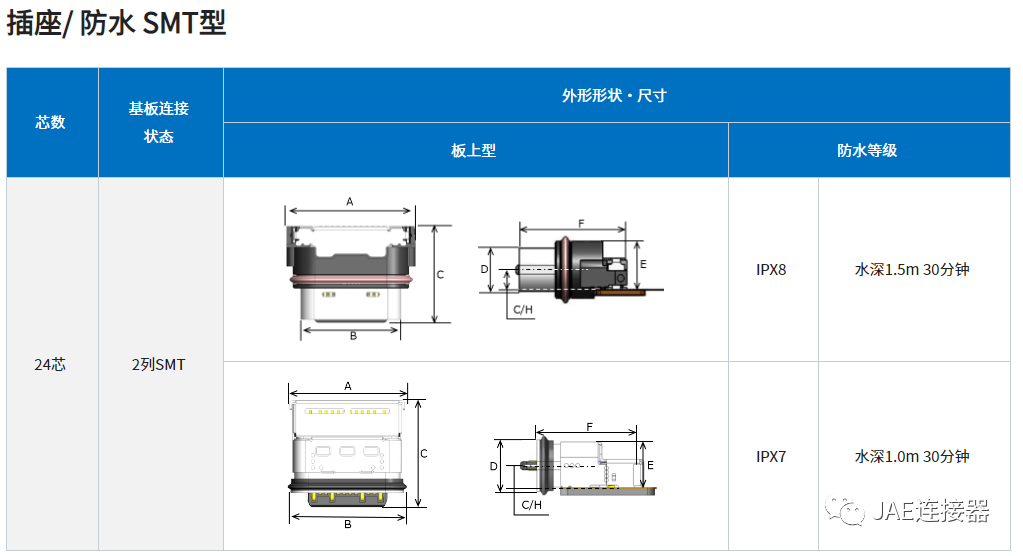

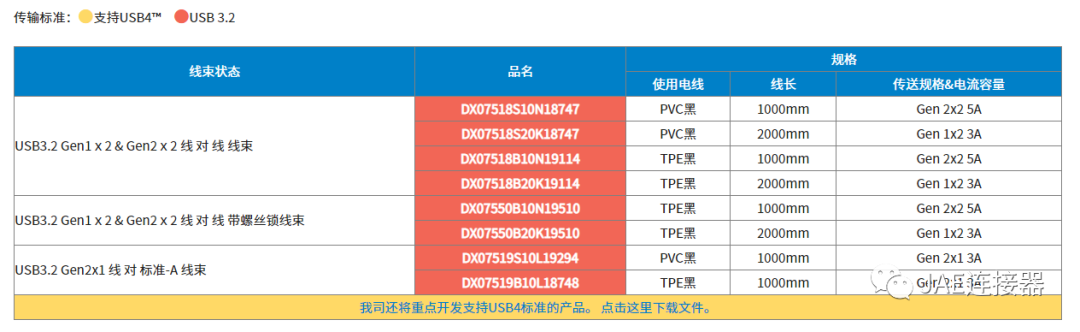

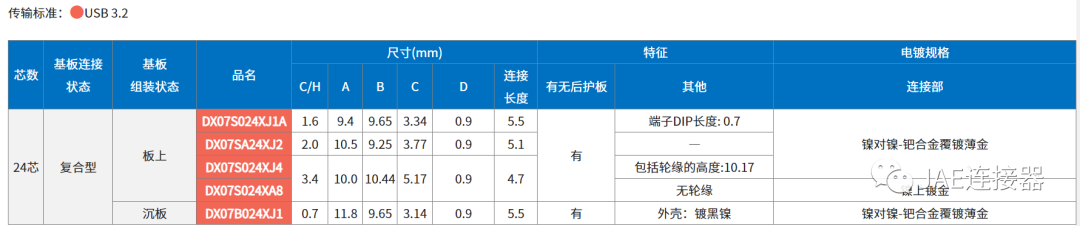

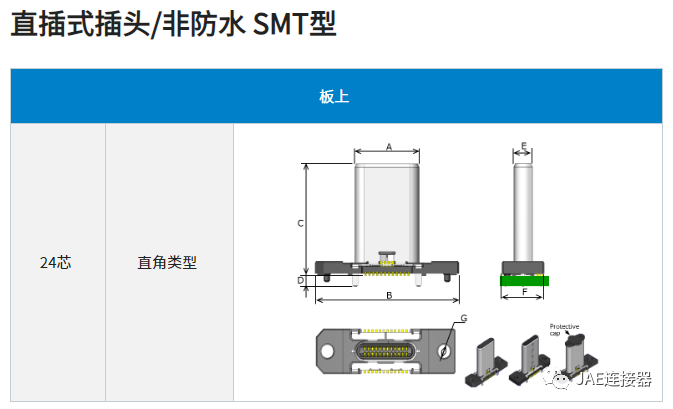

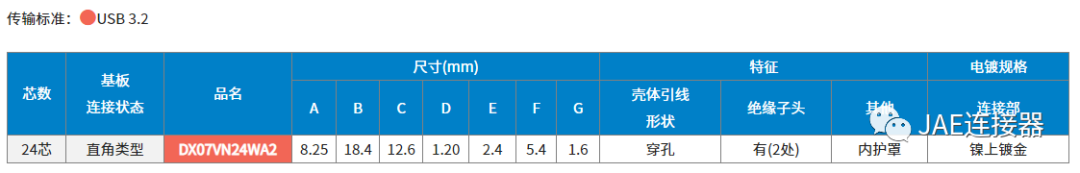

6:USB Type-C接口DX07產品系列：

---------------------------------------------------------------------------------------------------
