一、射頻連接器的歸類

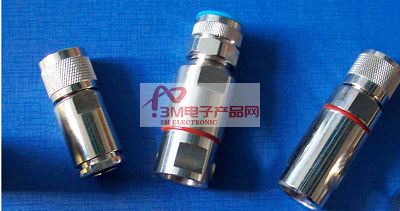

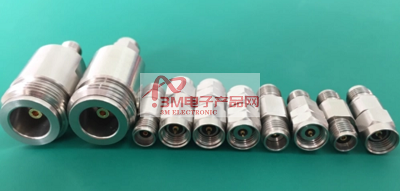

射頻連接器（射頻同軸連接器）是一種電連接器，其一般與同軸電纜纜一起相互配合應用。射頻連接器的屏蔽掉效率一般都比較好。因此射頻連接器在射頻商品和數字電路設計中很多的被運用。可是射頻同軸連接器的種類十分多，許多情況下非常容易搞混。射頻同軸連接器的規格由主名字編號和構造編號兩部份構成，正中間用短畫線“-”分隔。實際設備不一樣構造的取名由具體標準要求。下面的圖便是一張十分完整的照片，標志出來絕大多數數的連接器名字和相對應的頻率。

自然，這種標志的頻率范疇也與生產商有關系，有的很有可能會更好一些，有的會差一點。

針對射頻連接器而言，還能夠依據插口構造和大小開展歸類。

1、依據聯接插口的構造：

接口式（內接口、國際信用卡口）：BNC；

外螺紋種類（左旋體外螺紋、左旋體外螺紋）：L29（7/16）、N、F、TNC、SMA、SMC、SSMA、SSMB、FME、L9（1.6/5.6）、7mm、3.5mm、2.4mm、K頭（2.92mm）、1.85mm、1.0mm；
送入式（直插、鎖緊）：SMB、SSMB、MCX、MMCX、SMP、SMI、BMA、SAA；

活套法蘭方法

2、按規格歸類：

基本型：UHF、N、7/16、7mm；

小規格：BNC、TNC；

袖珍型：SMA、SMB、SMC、MCX、BMA、SAA、3.5mm；

小型：SSMA、SSMB、MMCX、2.4mm、K（2.92mm）、1.85mm、1mm；

---------------------------------------------------------------------------------------------------

二、射頻連接器的具體指標值

選擇什么種類的射頻連接器，要依據自身的真實運用而定。單純性從特性來挑選得話，能夠按照其電氣設備性能參數來分辨。射頻連接器的具體指標值：

1、特性阻抗：基本上全部射頻連接器和線纜全是規范化的50ohm特性阻抗。唯一的例外情況是75ohm的電視系統的有線數字電視的連接器。射頻同軸線連接器具備配對電纜線的特性阻抗也很重要。

2、VSWR（工作電壓回損）：VSWR是技術員們常見來評定射頻連接器的一個指標值，它與特性阻抗如出一轍。一般狀況下，在關心的頻率范疇以內確保在VSWR低于1.2。但并并不是一定要做到1.2，有的則是在1.5或是2下列全是符合要求的。越低自然越好咯，成本費對應的也會越高。

3、頻率范疇：射頻連接器工作中的頻率范疇在高頻率和快速行業一定要關心。頻率分成好多個級別，例如1~6GHz，或是0~18GHz、20GHz、27GHz、40GHz、50GHz、67GHz、110GHz乃至高些。

4、插損：耗損是全部連接器都是會關心的一個指標值。僅僅一般射頻連接器的消耗相對性會較為小（假如很大，表明有什么問題）。一般在關心的頻率范疇以內都是在0.1~0.5dB之內。

5、回波損耗：在對一些做數字電路設計的技術工程師而言，VSWR并沒有那麼形象化，因此有的會應用回波損耗來表現。

6、應用（插下）次數：有一些技術工程師很有可能并不太關心連接器的應用次數。這一應用次數一般覺得是插下幾回以后，連接器的特性就產生變化了。一般射頻連接器的插下次數是500或1000次，也會出現規定更多的。假如要對于這一做一些試驗，就需要在特殊扭矩/扭距下開展，要不然難以確保這一應用次數的規定。我采用過的連接器一般都沒做到過這一次數，可能能應用過100次或是200次，內部芯早已形變了，由于總會有很有可能插歪或是用勁過大而晃動。

---------------------------------------------------------------------------------------------------
