射頻同軸連接器用于射頻同軸饋線系統的連接器通稱為射頻同軸連接器.射頻同軸連接器按連接方式分類為：螺紋式連接器，卡口式連接器，推入式連接器，推入鎖緊式連接器。   常用的射頻同軸連接器有SMA型、SMB型、SSMB型、N型、BNC型、TNC型等。射頻同軸連接器電氣性能方面包括特性阻抗、耐壓、 高工作頻率等因素，特性阻抗是連接器與傳輸系統及電纜的阻抗匹配，是選擇射頻同軸連接器的主要指標，阻抗不匹配會導致系統性能的很大下降。通過計算的阻抗來選擇匹配的連接器，方便采購、檢驗及設計。利用射頻同軸連接器的結構尺寸計算其阻抗值的方法，快速簡便。

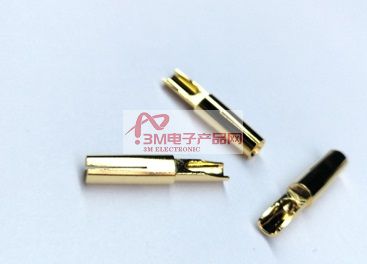

    射頻同軸連接器特性阻抗的計算   射頻同軸連接器的特性阻抗主要依據其外導體的內直徑和內導體的外直徑以及和填充的介質共同決定的。如圖1所示   3.3 實例2   BNC 型連接器的特性阻抗：   BNC 型連接器使用于低功率，按特性阻抗分為50Ω和75Ω兩種。不同于其它類型連接器的特點是50Ω與75Ω的內導體與外導體的尺寸一樣，構成特性阻抗不同的區別在是否填充介質，也就是說有一種阻抗的連接器的填充是空氣。75Ω特性阻抗的連接器沒有填充介質，即空氣介質（εr=1）。50Ω特性阻抗的在內外導體之間填充的是常見的聚四氟乙烯介質，εr大約在2.2-2.4之間。BNC 型連接器外導體的內直徑的標稱值是6.5mm，內導體的外直徑是2.06-2.21mm。同樣對于外導體內直徑的標稱值由于機加工過程所造成的±0.05mm的誤差范圍，這樣就可以算出在有無介質條件下的BNC 型射頻同軸連接器的特性阻抗。下面是有填充介質時的特性阻抗。   75Ω（填充介質為空氣，εr=1）：內導體外直徑為2.06mm，外導體內直徑為6.45是阻抗為68.4；當兩者分別是2.21mm和6.55mm時結果為65.1   50Ω（填充介質為空氣，εr=2.2）：內導體外直徑為2.06mm，外導體內直徑為6.45是阻抗為46.2；當兩者分別是2.21mm和6.55mm時結果為43.9   我們?cè)賮碛?jì)算一例：   3.4 計算時的注意事項   3.4.1 內導體外直徑射頻同軸連接器的內導體的外直徑不是指中心插針上端的直徑（較細），而是下端較粗的那部分的直徑。這部分的直徑與插孔部分的外直徑相同，測量兩者之一既可，在計算時應該采用這部分的尺寸。   3.4.2 外導體內直徑   一些接插件制作廠家沒有給出外導體的內直徑，給出的是外導體的外直徑容易產生錯誤，因此在計算阻抗時不能采用，可以用游標卡尺進行測量。下面列出了目前部分類型射頻同軸連接器的外導體的內直徑，僅供大家來參考。   N螺紋式7mm；BNC卡口式6.5mm；TNC螺紋式6.5mm；SMA螺紋式4.13mm；SMB插入式3mm   參照標準（IEC169）.

---------------------------------------------------------------------------------------------------
