1、連接器接口

連接器接口通常由它的應用所決定，但同時要滿足電氣和機械性能要求。

BMA型連接器用于頻率達18GHz的低功率微波系統的盲插連接。

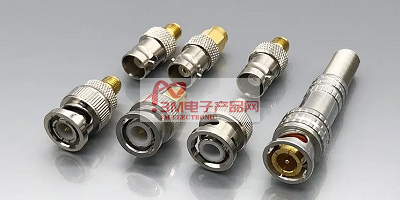

BNC型連接器采用卡口式連接多用于頻率低于4GHz的射頻連接，廣泛用于網絡系統、儀器儀表及電腦互連領域。

TNC除了螺口外其界面與BNC相仿在11GHz仍能使用在振動條件下性能優良。

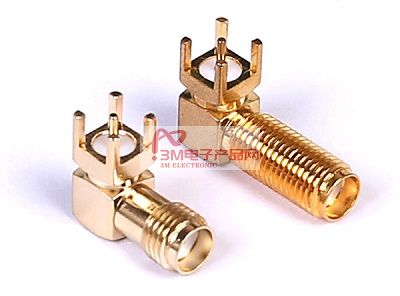

SMA螺口連接器廣泛應用于航空、雷達、微波通訊、數字通信等軍用民用領域。其阻抗有50Ω配用軟電纜時使用頻率低于12.4GHz  配用半剛性電纜時最高使用頻率達26.5GHz，75Ω在數字通信上應用前景廣闊。

SMB體積小于SMA，為插入自鎖結構，便于快速連接，最典型的應用是數字通信是L9的換代產品商業50N滿足4GHz，75Ω用于2GHz。

SMC與SMB相仿因有螺口保證了更強的機械性能及更寬的頻率范圍主要用于軍事或高振動環境。

N型螺口連接器用空氣作絕緣材料造價低，阻抗為50Ω及75Ω，  頻率可達11GHz通常用于區域網絡，媒體傳播和測試儀器上。

RFCN提供的MCX、MMCX系列連接器體積小，接觸可靠，是滿足密集型、小型化的首選產品，有其廣泛的應用前景。

---------------------------------------------------------------------------------------------------

2、電氣性能、電纜及電纜裝接

A.阻抗：

連接器應與系統及電纜的阻抗相匹配，應注意到不是所有連接器接口都符合50Ω或75Ω的阻抗，阻抗不匹配會導致系統性能下降。

B.電壓：

確保使用中不能超過連接器的最高耐壓值。

C.最高工作頻率：

每種連接器部有個最高工作頻率限制，有些商業或75n的設計有最低工作頻率限制。除電氣性能外每種接口形式部有其獨特之處，如： BNC為卡口連接，安裝方便及價格低廉在低性能電氣連接中得到廣泛使用；SMA、TNC系列為螺母連接，滿足高振動環境對連接器的要求，SMB具有快速連接斷開功能，因而越來越受到用戶青睞。

D.電纜：

電視電纜因其屏蔽性能低，通常用于只考慮阻抗的系統，一個典型的應用是電視天線。

電視軟電纜為電視電纜的變型，它有相對較為連續的阻抗及較好的屏蔽效果能彎曲、價格低，廣泛用于電腦業，但不能用于要求有較高屏蔽性能的系統。

屏蔽軟電纜消除了電感及電容主要用在儀器和建筑上。

軟性同軸電纜由于其特殊的性能而成為最普遍的密閉傳輸電纜。同軸意味著信號和接地導體在同一軸上，外導體由細致的編織線構成，所以又稱編織同軸電纜。此電纜對中心導體有良好的屏蔽效果其屏蔽效果，取決于編織線類型和編織層厚度。除有耐高壓特性外此電纜亦適應在高頻及高溫條件下使用。

半剛性同軸電纜用管狀外殼取代了編織層，有效地彌補了編織電纜在高頻時屏蔽效果不佳的缺點，頻率很高時通常都使用半剛性電纜。

E.電纜裝接：

連接器安裝方法主要有兩種：(1)焊接中心導體，旋接屏蔽層。(2)壓接中心導體，壓接屏蔽層。其它方法部由以上兩種方法派生出來，如：焊接中心導體，壓接屏蔽層。方法(1)用于沒有特殊安裝工具的場合；由于壓接式裝接方法工作效率高，端接性能可靠，且專用壓接工具的設計可確保裝接出來的每個電纜蛆件部是相同的，所以隨著低造價裝接工具的發展，焊接中心導體壓接屏蔽層將日益受到歡迎。

3、端接形式

連接器可用于射頻同軸電纜、印刷線路板及其它連接界面。實踐證明一定形式的連接器和一定型號的電纜相匹，一般外徑細小的電纜與SMA、SMB和SMC等小型同軸連接器相連。

可參考電纜尺寸覽表來選擇合適的連接器。

4、機械構造及鍍覆層

連接器的結構將極大影響它的價格。每一種連接器的設計都包括軍標和商業標準，軍標按MIL-C-39012制造全銅零件、聚四氟乙烯絕緣、內外鍍金，性能最為可靠。商業標準的設計使用廉價材料如黃銅鑄體、聚丙烯絕緣、銀鍍層等。

---------------------------------------------------------------------------------------------------
