生產HRS|Hirose|廣瀨|DF80系列|30P/40P/50P極細同軸線束

分類: 線束線纜產品

HRS|Hirose|廣瀨|DF80系列|30P/40P/50P極細同軸線束由HRS公司生產的:0.5 mm引腳間距,垂直嵌合連接器,用于細線同軸電纜的極細同軸連接器與極細同軸線(AWG):#36 #38 #40 #42 #44 #46組合而成的線束.

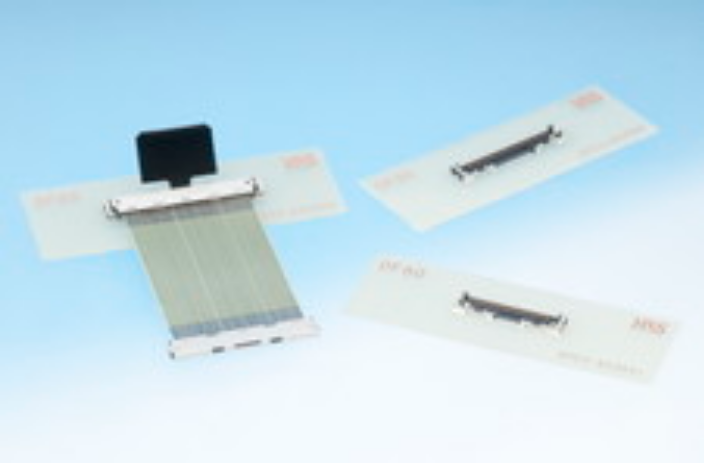

1、日本HRS|Hirose|廣瀨|DF80系列|30P/40P/50P極細同軸線束所使用的連接器 規格與特點及圖片:

0.5 mm引腳間距,垂直嵌合連接器 ,用于細線同軸電纜
1. 支持高速連接器
2. 更大化空間
3. 卓越的嵌合操作性
4. 可靠的端子結構
5. 增強屏蔽性能
6. 耐用嵌合結構
7. 安全的鎖扣系統,觸感清晰帶有咔噠聲的裝配
8. 支持拉鍵的結構
9. 無鹵素以及通過無鉛認證


2、日本HRS|Hirose|廣瀨|DF80系列|30P/40P/50P極細同軸線束所使用的連接器 料號/型號清單:

產品名稱系列ID連接器類型開口間距插拔次數接線方法適合電線類型適合電線尺寸(AWG)Min.適合電線尺寸(AWG)Max.
DF80-30P-SHLDF80其他

焊接細線同軸電纜

DF80-30P-SHL(52)DF80其他

焊接細線同軸電纜

DF80-30S-0.5V(51)DF80插座0.5 mm30
細線同軸電纜

DF80-30S-0.5V(52)DF80插座0.5 mm30
細線同軸電纜

DF80-40P-SHLDF80其他

焊接細線同軸電纜

DF80-40P-SHL(52)DF80其他

焊接細線同軸電纜

DF80-40S-0.5V(51)DF80插座0.5 mm30
細線同軸電纜

DF80-40S-0.5V(52)DF80插座0.5 mm30
細線同軸電纜

DF80-50P-SHLDF80其他

焊接細線同軸電纜

DF80-50P-SHL(52)DF80其他

焊接細線同軸電纜

DF80-50S-0.5V(51)DF80插座0.5 mm30
細線同軸電纜

DF80-50S-0.5V(52)DF80插座0.5 mm30
細線同軸電纜

DF80D-30P-0.5SD(51)DF80插頭0.5 mm30焊接細線同軸電纜4632
DF80D-30P-0.5SD(52)DF80插頭0.5 mm30焊接細線同軸電纜4632
DF80D-40P-0.5SD(51)DF80插頭0.5 mm30焊接細線同軸電纜4632
DF80D-40P-0.5SD(52)DF80插頭0.5 mm30焊接細線同軸電纜4632
DF80D-50P-0.5SD(51)DF80插頭0.5 mm30焊接細線同軸電纜4632
DF80D-50P-0.5SD(52)DF80插頭0.5 mm30焊接細線同軸電纜4632
DF80J-30S-0.5V(51)DF80插座0.5 mm500
細線同軸電纜

3、日本HRS|Hirose|廣瀨|DF80系列|30P/40P/50P極細同軸線束所使用的極細同軸線 結構/線徑示意參考圖:2_SC.jpg

4、日本HRS|Hirose|廣瀨|DF80系列|30P/40P/50P極細同軸線束 生產工藝流程簡述
線束準備的主要過程:
8 - Gif_A.gif

4.1:準備電纜裝配
4.2:將電纜組件安裝到公座主體組件上,并將裸露的導線焊接到公座信號端子上
4.3:定位鎖扣裝配(或鎖扣) 公座部件
4.4:蓋上公座外殼,焊接所需的區域以完成公座線束
首先,對極細同軸線進行預處理,以便于線束裝配。經過預處理的電纜稱為電纜組件。這種預處理簡化了連接器的電纜焊接過程,提高了公座線束質量的穩定性。這是在電纜被焊接到連接器之前完成的。


其次,將電纜外層導體焊接于連接器外殼,電纜外層導體通過連接器與PCB板電氣連接,以獲得良好的接地特性。

9_A sc.jpg

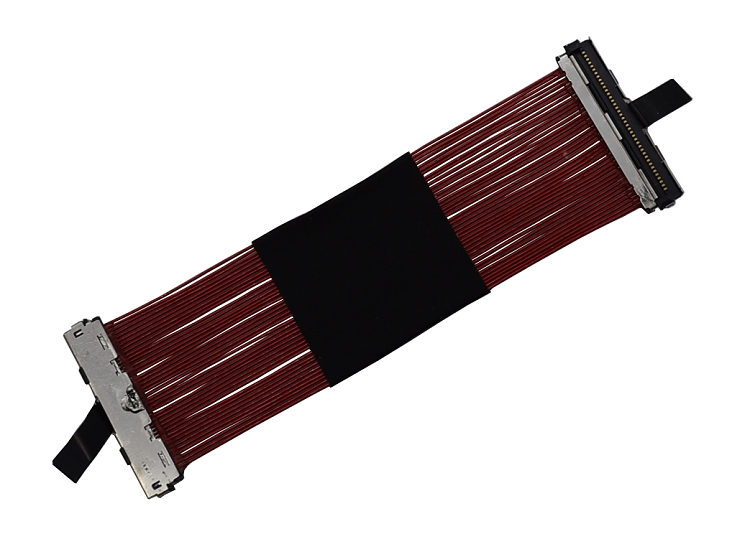

5、日本HRS|Hirose|廣瀨|DF80系列|30P/40P/50P極細同軸線束 產品實物圖片(圖片僅供參考)


---------------------------------------------------------------------------------------------------

6、日本HRS|Hirose|廣瀨|DF80系列|30P/40P/50P極細同軸線束 此產品生產/銷售商:

3M電子產品網-生產/銷售HRS|Hirose|廣瀨|DF80系列|30P/40P/50P極細同軸線束以及所使用的連接器 料號/型號清單內的所有連接器產品;如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案,歡迎通過下面方式聯系我們.
