生產I-PEX|CABLINE? V/20346系列|10P/15P/20P/25P/30P/35P/40P極細同軸線束

分類: 線束線纜產品

I-PEX|CABLINE? V/20346系列|10P/15P/20P/25P/30P/35P/40P極細同軸線束是由I-PEX公司生產的:小型化且兼備摩擦力鎖扣,支持USB3.1高速數據傳輸(5 Gbps/lane), 觸點抗異物能力強,0.4 mm間距, 水平插拔方式的細線同軸連接器與極細同軸線(AWG):#40 #42 #44 #46組合而成的線束.

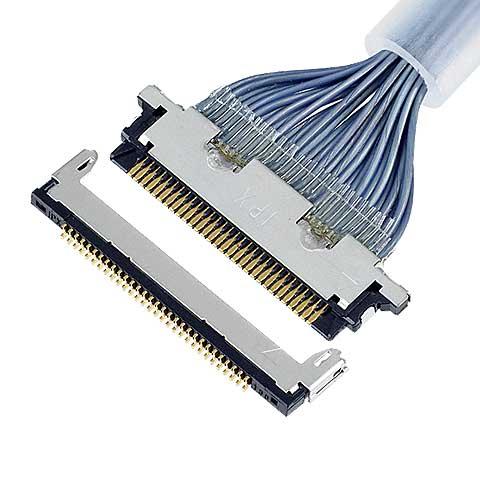

1、日本I-PEX|CABLINE? V/20346系列|10P/15P/20P/25P/30P/35P/40P極細同軸線束所使用的連接器 規格與特點及圖片:
0小型化且兼備摩擦力鎖扣,支持USB3.1高速數據傳輸(5 Gbps/lane), 觸點抗異物能力強,0.4 mm間距, 水平插拔方式的細線同軸連接器
自帶摩擦力鎖扣方式,產品小型化設計
USB? 3.1(5 Gbps/lane)高速率傳輸應用的理想之選
母座端子采用音叉式設計,插入時可排除異物,導通可靠性強
接點間距(mm): 0.400
Height: 1.15 Max (1.00 Nom.) ,
可提供Pin數: 10 15 20 25 30 35 40
極細同軸線(AWG): #40 #42 #44 #46
嵌合類型: 水平


2、日本I-PEX|CABLINE? V/20346系列|10P/15P/20P/25P/30P/35P/40P極細同軸線束所使用的連接器 料號/型號清單:

Part Number DescriptionPin countPart Number
PLUG FOR CABLE ASSEMBLY1020345-010T-32R
1520345-015T-32R
2020345-020T-32R
2520345-025T-32R
3020345-030T-32R
3520345-035T-32R
4020345-040T-32R
Plug partsPLUG HOUSING1020346-010T-32R
1520346-015T-32R
2020346-020T-32R
2520346-025T-32R
3020346-030T-32R
3520346-035T-32R
4020346-040T-32R
PLUG SHELL102047-0103
152047-0153
202047-0203
252047-0253
302047-0303
352047-0353
402047-0403
RECEPTACLE1020347-310E-12R
1520347-315E-12R
2020347-320E-12R
2520347-325E-12R
3020347-330E-12R
3520347-335E-12R
4020347-340E-12R

3、日本I-PEX|CABLINE? V/20346系列|10P/15P/20P/25P/30P/35P/40P極細同軸線束所使用的極細同軸線 結構/線徑示意參考圖:2_SC.jpg

4、日本I-PEX|CABLINE? V/20346系列|10P/15P/20P/25P/30P/35P/40P極細同軸線束 生產工藝流程簡述
線束準備的主要過程:
8 - Gif_A.gif

4.1:準備電纜裝配
4.2:將電纜組件安裝到公座主體組件上,并將裸露的導線焊接到公座信號端子上
4.3:定位鎖扣裝配(或鎖扣) 公座部件
4.4:蓋上公座外殼,焊接所需的區域以完成公座線束
首先,對極細同軸線進行預處理,以便于線束裝配。經過預處理的電纜稱為電纜組件。這種預處理簡化了連接器的電纜焊接過程,提高了公座線束質量的穩定性。這是在電纜被焊接到連接器之前完成的。


其次,將電纜外層導體焊接于連接器外殼,電纜外層導體通過連接器與PCB板電氣連接,以獲得良好的接地特性。

9_A sc.jpg

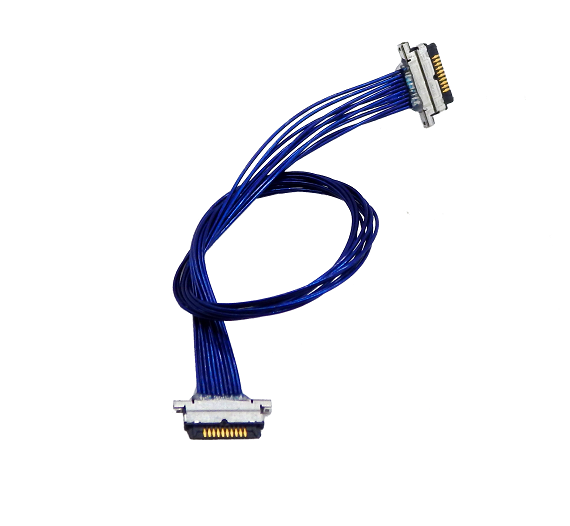

5、日本I-PEX|CABLINE? V/20346系列|10P/15P/20P/25P/30P/35P/40P極細同軸線束 產品實物圖片(圖片僅供參考)


---------------------------------------------------------------------------------------------------

6、日本I-PEX|CABLINE? V/20346系列|10P/15P/20P/25P/30P/35P/40P極細同軸線束 此產品生產/銷售商:

3M電子產品網-生產/銷售I-PEX|CABLINE? V/20346系列|10P/15P/20P/25P/30P/35P/40P極細同軸線束以及所使用的連接器 料號/型號清單內的所有連接器產品;如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案,歡迎通過下面方式聯系我們。
