I-PEX|CABLINE?-CA/20633系列|10P/12P/20P/30P/40P/50P/60P極細同軸線束由I-PEX公司生產的：0.4 mm 間距,水平對插款式,帶機械鎖扣的極細同軸線連接器，CABLINE?-CA/20633系列的極細同軸線連接器與極細同軸線(AWG):#38 #40 #42 #44 #46組合而成的線束.

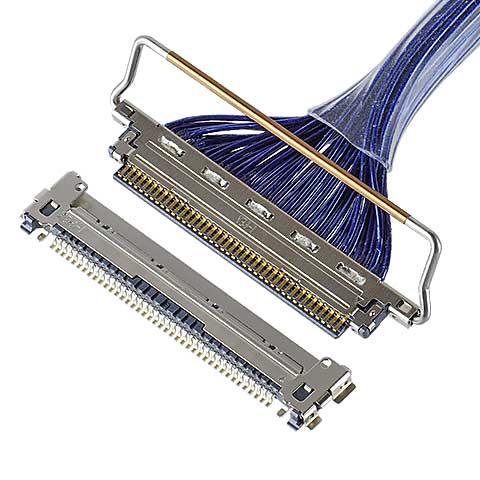

1、日本I-PEX|CABLINE?-CA/20633系列|10P/12P/20P/30P/40P/50P/60P極細同軸線束所使用的連接器 規格與特點及圖片：
0.4 mm 間距,水平對插款式,帶機械鎖扣的極細同軸線連接器
高速率傳輸, Thunderbolt? 3 (20 Gbps/lane) 應用的理想之選
機械鎖扣防止連接器不完全嵌合及脫落/未嵌合
CABLINE?-CA 系列多款連接器可選
接點間距: 0.400
Height: 1.10 Max (1.00 Nom.) ,
可提供Pin數: 10 12 20 30 40 50 60
極細同軸線(AWG): #38 #40 #42 #44 #46
嵌合類型: 水平
2、日本I-PEX|CABLINE?-CA/20633系列|10P/12P/20P/30P/40P/50P/60P極細同軸線束所使用的連接器 料號/型號清單：
| Part Number Description | Pin count | Part Number | |
| PLUG FOR CABLE ASSEMBLY | 10 | 20633-310T-01S | |
| 12 | 20633-212T-01S | ||
| 20 | 20633-220T-01S | ||
| 30 | 20633-230T-01S | ||
| 40 | 20633-240T-01S | ||
| 50 | 20633-250T-01S | ||
| 60 | 20633-260T-01S | ||
| Plug parts | PLUG HOUSING | 10 | 20634-210T-02 |
| 12 | 20634-112T-02 | ||
| 20 | 20634-120T-02 | ||
| 30 | 20634-130T-02 | ||
| 40 | 20634-140T-02 | ||
| 50 | 20634-150T-02 | ||
| 60 | 20634-160T-02 | ||
| PLUG SHELL | 10 | 2764-0101-003 | |
| 12 | 2764-0121-002 | ||
| 20 | 2764-0201-002 | ||
| 30 | 2764-0301-002 | ||
| 40 | 2764-0401-002 | ||
| 50 | 2764-0501-002 | ||
| 60 | 2764-0601-002 | ||
| PLUG PULL BAR | 10 | 2766-0101 | |
| 12 | 2766-0121 | ||
| 20 | 2766-0201 | ||
| 30 | 2766-0301 | ||
| 40 | 2766-0401 | ||
| 50 | 2766-0501 | ||
| 60 | 2766-0601 | ||
| RECEPTACLE | 10 | 20525-210E-02 | |
| 12 | 20525-012E-02 | ||
| 20 | 20525-020E-02 | ||
| 30 | 20525-030E-02 | ||
| 40 | 20525-040E-02 | ||
| 50 | 20525-050E-02 | ||
| 60 | 20525-060E-02 | ||
3、日本I-PEX|CABLINE?-CA/20633系列|10P/12P/20P/30P/40P/50P/60P極細同軸線束所使用的極細同軸線 結構/線徑示意參考圖：
4、日本I-PEX|CABLINE?-CA/20633系列|10P/12P/20P/30P/40P/50P/60P極細同軸線束 生產工藝流程簡述：
線束準備的主要過程:
4.1:準備電纜裝配
4.2:將電纜組件安裝到公座主體組件上，并將裸露的導線焊接到公座信號端子上
4.3:定位鎖扣裝配(或鎖扣) 公座部件
4.4:蓋上公座外殼，焊接所需的區域以完成公座線束
首先，對極細同軸線進行預處理，以便于線束裝配。經過預處理的電纜稱為電纜組件。這種預處理簡化了連接器的電纜焊接過程，提高了公座線束質量的穩定性。這是在電纜被焊接到連接器之前完成的。
其次，將電纜外層導體焊接于連接器外殼，電纜外層導體通過連接器與PCB板電氣連接，以獲得良好的接地特性。

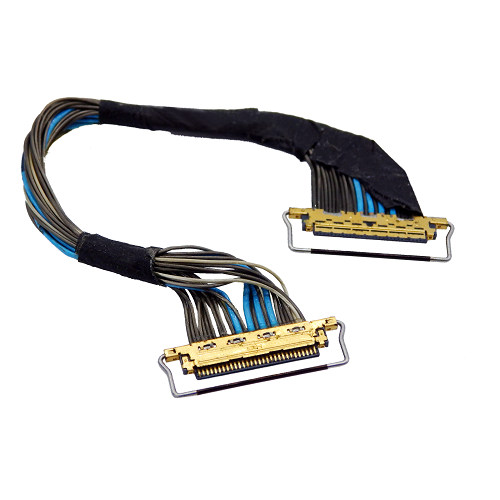

5、日本I-PEX|CABLINE?-CA/20633系列|10P/12P/20P/30P/40P/50P/60P極細同軸線束 產品實物圖片(圖片僅供參考)：
6、日本I-PEX|CABLINE?-CA/20633系列|10P/12P/20P/30P/40P/50P/60P極細同軸線束 此產品生產/銷售商：
3M電子產品網-生產/銷售【日本I-PEX|CABLINE?-CA/20633系列|10P/12P/20P/30P/40P/50P/60P極細同軸線束】以及【所使用的連接器】 料號/型號清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們。
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目內所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
