板對線同軸連接器-提供兼容HRS|廣瀨|DF19G-20P-1H 板對線同軸連接器替代品

分類:連接器產品

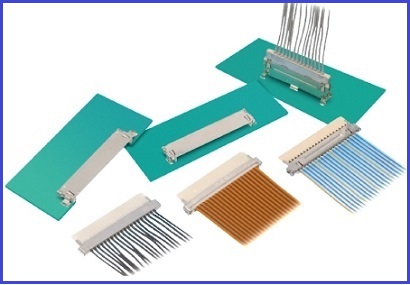

兼容/替代HRS|廣瀨|DF19G-20P-1H 板對線同軸連接器是一款:1.0mm間距 薄型 板對線 板對FPC 板對細線同軸連接器。其主要特性和優點是:1.小型的結構和占板空間。2.插座通用。3.統一的外形尺寸。4.各種裝配樣式。5.可接地。【3M電子產品網提供HRS|廣瀨|DF19G-20P-1H 板對線同軸連接器替代品】。


------------------------------------------------------------------------------------------------
1、兼容/替代HRS|廣瀨|DF19G-20P-1H 板對線同軸連接器產品相關規格與參數:

連接器類型端子,插座,插頭,其他部件部分Grounding Plate for Micro-coaxialCable, Ground Plate for FPC
線束品參考規格
安全規格
PIN數8, 14, 20, 30
(嵌合部分)列數1安裝間距1.0 mm
開口間距1.0 mm連接器長度(間距方向)11.5, 11.95, 17.4,17.5,17.9, 17.9520.55,23.4,23.5,23.9,23.95,26.2526.55,33.5,33.95,36.55 mm
連接器寬度(縱向)3.8, 4.1,4.36,4.7, 5.95,6.0, 6.1 mm連接器高度1.2,1.27,1.33, 1.46,1.5, 1.65,5.22 mm
安裝方法SMT基板封裝設計板上,板上破板,板下破板
基板固定的方法焊接交錯引線
推薦底板厚度
開口方向筆直,直角
插拔次數30接觸部電鍍
電鍍厚度
外殼顏色黑色,米色
接線方法焊接,壓著,FPC連接適合電線類型FPC,離散線,細線同軸電纜
適合電線尺寸(AWG)Min30,32, 36,40適合電線尺寸(AWG)Max28,30, 36,40
適合電線尺寸(2mm)Min.
適合電線尺寸(2mm)Max.
(Max)使用溫度范圍85 ℃(Min.)使用溫度范圍-35 ℃
面板安裝方法


------------------------------------------------------------------------------------------------

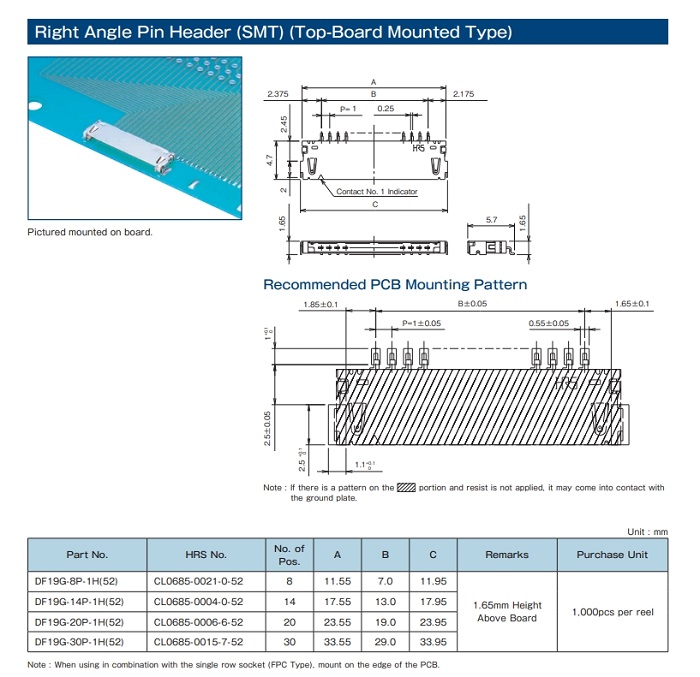

2、兼容/替代HRS|廣瀨|DF19G-20P-1H 板對線同軸連接器產品規格書:


------------------------------------------------------------------------------------------------
3、兼容/替代HRS|廣瀨|DF19G-20P-1H 板對線同軸產品料號/型號清單:

DF19G-20P-1HDF19G-20S-1CDF19G-20S-1FDF19G-20S-1F-GNDDF19G-20S-1SD
DF19G-20S-1SD-GND



-----------------------------------------------------------------------------------------
4、FPC連接器-提供兼容HRS|廣瀨|DF19G-20P-1H 板對線同軸連接器替代品 此產品銷售商:
3M電子產品網--代理銷售提供【FPC連接器-提供兼容HRS|廣瀨|DF19G-20P-1H 板對線同軸連接器替代品】以及專業代理/生產/銷售各種{連接器|線束|線纜產品};如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案,歡迎通過下面方式聯系我們。
