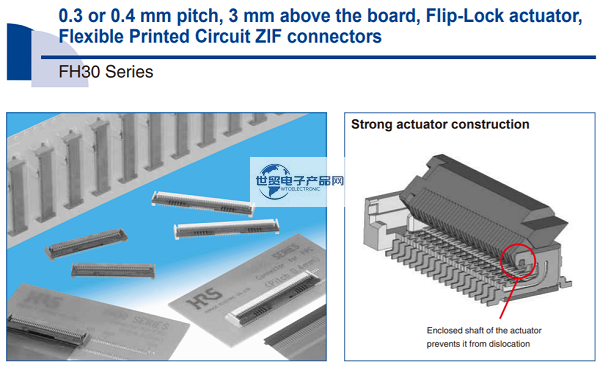

HRS|Hirose|日本廣瀨FH30系列3.0mm高下接觸FPC/FFC連接器是一款：0.3或0.4 mm間距，3 mm高度，F(xiàn)lip Lock致動器，撓性印制電路ZIF連接器;其主要特點是：1. 穩固制動保持力;2. 旋轉翻蓋式制動;3. FPC位置保持;4. 接受標準FPC厚度;5. 在PC板端易于焊接;6. 支持自動化設備進行電路板布局;7. PCB板上導電跡線可以在連接器下運轉;8. 無鹵素.
1、HRS|Hirose|日本廣瀨FH30系列3.0mm高下接觸FPC/FFC連接器的主要產品規格詳情：
| 連接器類型 | PIN數 |
| 插座 | 60, 80, 90, 96 |
| 安裝間距 | 其他PIN數 |
| 0.6, 0.8 mm | 開口間距 |
| 連接器長度(間距方向) | 0.3, 0.4 mm |
| 21.9, 27.9, 30.9, 35.8, 42.2 mm | (安裝部分)列數 |
| 連接器高度 | 2 |
| 3.0 mm | 傳輸規格 |
| 連接器寬度(縱向) | 傳輸速度 |
| 7.95 mm | (Max.)使用溫度范圍 |
| 接觸點位置 | 85 ℃ |
| 下接點 | (Min.)使用溫度范圍 |
| ZIF/Non-O ZIF/LIF | -40 ℃ |
| ZIF | (AC)額定電壓 |
| 推薦的FFC/FPC | AC 30.0, 50.0 V |
| FPC | (DC)額定電壓 |
| FPC/FFC插入方向 | DC 30.0, 50.0 V |
| 水平 | 額定電流 |
| 可動片方向 | 0.15, 0.3 A |
| 正面 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|日本廣瀨FH30系列3.0mm高下接觸FPC/FFC連接器主要料號/型號：
| FH30-60S-0.3SHW(05) | FH30-80S-0.3SHW(05) | FH30-90S-0.3SHW(05) | FH30M-80S-0.4SHW(05) | FH30M-96S-0.4SHW(05) |
| FH30-60S-0.3SHW(98) | FH30-80S-0.3SHW(98) | FH30-90S-0.3SHW(98) | FH30M-80S-0.4SHW(98) | FH30M-96S-0.4SHW(98) |
------------------------------------------------------------------------------------------------
