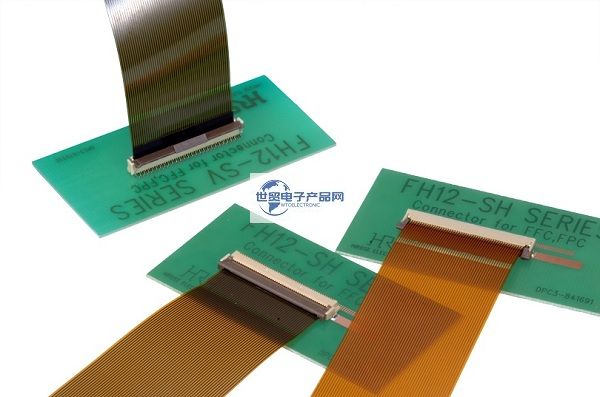

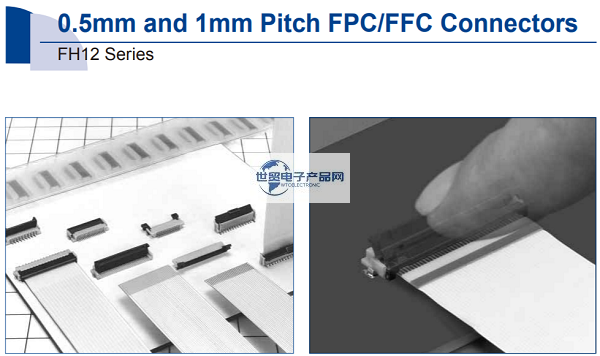

HRS|Hirose|日本廣瀨FH12系列0.5mm間距水平與垂直插拔FPC連接器是一款：0.5mm間距，高度2.0mm底部接觸，前翻轉的FPC/FFC連接器；其主要特點是:1.旋轉一觸式ZIF機構；2.觸覺清晰；3.支持高密度安裝；4.上下接觸式和垂直安裝式；5、1mm螺距產品；6.加強型執行機構；7.每卷500件包裝可選（用于試生產）。
1、HRS|Hirose|日本廣瀨FH12系列0.5mm間距水平與垂直插拔FPC連接器的主要產品規格詳情：
| 連接器類型 | PIN數 |
| 插座 | 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 22, 24, 25, 26, 28, 29, 30, 32, 33, 34, 35, 36, 40, 42, 45, 49, 50, 53, 60 |
| 安裝間距 | 其他PIN數 |
| 0.5, 1.0 mm | 開口間距 |
| 連接器長度(間距方向) | 0.5, 1.0 mm |
| 6.4, 7.1, 8.1, 8.4, 9.1, 9.4, 9.5, 9.6, 9.9, 10.1, 10.5, 10.6, 10.9, 11.1, 11.4, 11.6, 11.9, 12.0, 12.1, 12.4, 12.5, 12.6, 13.1, 13.4, 13.5, 13.6, 14.1, 14.4, 14.5, 15.1, 15.4, 15.5, 15.6, 16.1, 16.4, 16.5, 16.6, 17.1, 17.5, 18.1, 18.4, 18.5, 19.0, 19.1, 19.4, 19.5, 19.9, 20.1, 20.4, 20.5, 20.6, 21.0, 21.1, 21.4, 21.5, 21.6, 22.1, 22.5, 23.4, 23.9, 24.1, 24.4, 24.5, 25.5, 25.9, 26.6, 27.0, 27.9, 28.4, 29.1, 29.5, 30.6, 33.4 mm | (安裝部分)列數 |
| 連接器高度 | 1 |
| 2.0, 2.4, 4.85 mm | 傳輸規格 |
| 連接器寬度(縱向) | 傳輸速度 |
| 4.85, 6.4, 7.0 mm | (Max.)使用溫度范圍 |
| 接觸點位置 | 85 ℃ |
| 下接點, 上接點, 垂直類型 | (Min.)使用溫度范圍 |
| ZIF/Non-O ZIF/LIF | -40 ℃ |
| ZIF | (AC)額定電壓 |
| 推薦的FFC/FPC | AC 50.0 V |
| FPC/FFC連接器 | (DC)額定電壓 |
| FPC/FFC插入方向 | DC 50.0 V |
| 水平, 垂直類型 | 額定電流 |
| 可動片方向 | 0.5 A |
| 正面, 垂直類型 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|廣瀨FH12系列0.5mm間距水平與垂直插拔FPC連接器主要料號/型號：
| FH12-6S-0.5SVA(98) | FH12-50(24)SA-1SH(55) | FH12A-30S-0.5SH(55) | FH12-22S-0.5SH(1)(98) | FH12-36S-0.5SH(55) |
| FH12-34S-0.5SVA(98) | FH12-50S-0.5SH(1)(98) | FH12A-32S-0.5SH(55) | FH12-22S-0.5SH(55) | FH12-36S-0.5SVA(54) |
| FH12-33S-0.5SVA(98) | FH12-50S-0.5SH(54) | FH12A-33S-0.5SH(55) | FH12-22S-0.5SVA(54) | FH12-40S-0.5SH(1)(98) |
| FH12-49S-0.5SVA(98) | FH12-50S-0.5SH(55) | FH12A-34S-0.5SH(55) | FH12-22S-1SH(1)(98) | FH12-40S-0.5SH(54) |
| FH12-32S-0.5SVA(98) | FH12-50S-0.5SVA(54) | FH12A-36S-0.5SH(55) | FH12-22S-1SH(55) | FH12-40S-0.5SH(55) |
| FH12-36S-0.5SVA(98) | FH12-53S-0.5SH(1)(98) | FH12A-40S-0.5SH(55) | FH12-24S-0.5SH(1)(98) | FH12-40S-0.5SVA(54) |
| FH12-30S-0.5SVA(98) | FH12-53S-0.5SH(55) | FH12A-42S-0.5SH(55) | FH12-24S-0.5SH(54) | FH12-45S-0.5SH(1)(98) |
| FH12-50S-0.5SVA(98) | FH12-5S-1SH(1)(98) | FH12A-45S-0.5SH(55) | FH12-24S-0.5SH(55) | FH12-45S-0.5SH(55) |
| FH12-26S-0.5SVA(98) | FH12-5S-1SH(55) | FH12A-50S-0.5SH(55) | FH12-24S-0.5SVA(54) | FH12-10(4)SA-1SH(1)(98) |
| FH12-60S-0.5SVA(98) | FH12-60S-0.5SVA(54) | FH12S-30S-0.5SH(55) | FH12-25S-0.5SH(1)(98) | FH12-10(4)SA-1SH(55) |
| FH12-40S-0.5SVA(98) | FH12-6S-0.5SH(1)(98) | FH12S-40S-0.5SH(55) | FH12-25S-0.5SH(55) | FH12-10S-0.5SH(1)(98) |
| FH12A-34S-0.5SH(1)(98) | FH12-6S-0.5SH(55) | FH12S-45S-0.5SH(55) | FH12-26S-0.5SH(1)(98) | FH12-10S-0.5SH(54) |
| FH12-10S-0.5SVA(98) | FH12-6S-0.5SVA(54) | FH12S-50S-0.5SH(55) | FH12-26S-0.5SH(55) | FH12-10S-0.5SH(55) |
| FH12-15S-0.5SVA(98) | FH12-6S-1SH(1)(98) | FH12S-53S-0.5SH(55) | FH12-26S-0.5SVA(54) | FH12-10S-0.5SVA(54) |
| FH12-13S-0.5SVA(98) | FH12-6S-1SH(55) | FH12-16S-0.5SH(55) | FH12-26S-1SH(1)(98) | FH12-11S-0.5SH(1)(98) |
| FH12-18S-0.5SVA(98) | FH12-7S-1SH(1)(98) | FH12-16S-0.5SVA(54) | FH12-26S-1SH(55) | FH12-11S-0.5SH(55) |
| FH12-17S-0.5SVA(98) | FH12-7S-1SH(55) | FH12-16S-1SH(1)(98) | FH12-28S-0.5SH(1)(98) | FH12-11S-1SH(1)(98) |
| FH12-16S-0.5SVA(98) | FH12-8S-0.5SH(1)(98) | FH12-16S-1SH(55) | FH12-28S-0.5SH(55) | FH12-11S-1SH(55) |
| FH12-22S-0.5SVA(98) | FH12-8S-0.5SH(55) | FH12-17S-0.5SH(1)(98) | FH12-30(14)SA-1SH(55) | FH12-12S-0.5SH(1)(98) |
| FH12-20S-0.5SVA(98) | FH12-8S-1SH(1)(98) | FH12-17S-0.5SH(55) | FH12-30S-0.5SH(1)(98) | FH12-12S-0.5SH(55) |
| FH12-12S-0.5SVA(98) | FH12-8S-1SH(55) | FH12-17S-0.5SVA(54) | FH12-30S-0.5SH(55) | FH12-12S-0.5SVA(54) |
| FH12-45S-0.5SVA(98) | FH12-9S-1SH(1)(98) | FH12-17S-1SH(1)(98) | FH12-30S-0.5SVA(54) | FH12-12S-1SH(1)(98) |
| FH12-24S-0.5SVA(98) | FH12-9S-1SH(55) | FH12-17S-1SH(55) | FH12-32S-0.5SH(1)(98) | FH12-12S-1SH(55) |
| FH12A-45S-0.5SH(1)(98) | FH12A-10S-0.5SH(55) | FH12-18S-0.5SH(1)(98) | FH12-32S-0.5SH(55) | FH12-13S-0.5SH(1)(98) |
| FH12-16S-1SVA(54) | FH12A-12S-0.5SH(55) | FH12-18S-0.5SH(54) | FH12-32S-0.5SVA(54) | FH12-13S-0.5SH(55) |
| FH12-20S-1SVA(54) | FH12A-15S-0.5SH(55) | FH12-18S-0.5SH(55) | FH12-33S-0.5SH(1)(98) | FH12-13S-0.5SVA(54) |
| FH12-22S-1SVA(54) | FH12A-16S-0.5SH(55) | FH12-18S-0.5SVA(54) | FH12-33S-0.5SH(55) | FH12-14(6)SA-1SH(1)(98) |
| FH12-24S-1SVA(54) | FH12A-18S-0.5SH(55) | FH12-19S-0.5SH(1)(98) | FH12-33S-0.5SVA(54) | FH12-14S-0.5SH(1)(98) |
| FH12-6S-1SVA(54) | FH12A-20S-0.5SH(55) | FH12-19S-0.5SH(55) | FH12-34S-0.5SH(1)(98) | FH12-14S-0.5SH(55) |
| FH12-7S-1SVA(54) | FH12A-22S-0.5SH(55) | FH12-20S-0.5SH(1)(98) | FH12-34S-0.5SH(55) | FH12-15S-0.5SH(1)(98) |
| FH12-8S-1SVA(54) | FH12A-24S-0.5SH(55) | FH12-20S-0.5SH(55) | FH12-34S-0.5SVA(54) | FH12-15S-0.5SH(55) |
| FH12-45S-0.5SVA(54) | FH12A-26S-0.5SH(55) | FH12-20S-0.5SVA(54) | FH12-35S-0.5SH(1)(98) | FH12-15S-0.5SVA(54) |
| FH12-49S-0.5SVA(54) | FH12A-28S-0.5SH(55) | FH12-22(10)SA-1SH(1) | FH12-35S-0.5SH(55) | FH12-16S-0.5SH(1)(98) |
| FH12-50(24)SA-1SH(1) | FH12A-29S-0.5SH(55) | FH12-22(10)SA-1SH(55) | FH12-36S-0.5SH(1)(98) |
------------------------------------------------------------------------------------------------
3、日本HRS連接器--HRS|Hirose|廣瀨FH12系列0.5mm間距水平與垂直插拔FPC連接器 此產品銷售商：
3M電子產品網--代理銷售【日本HRS連接器--HRS|Hirose|日本廣瀨FH12系列0.5mm間距水平與垂直插拔FPC連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目內所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
