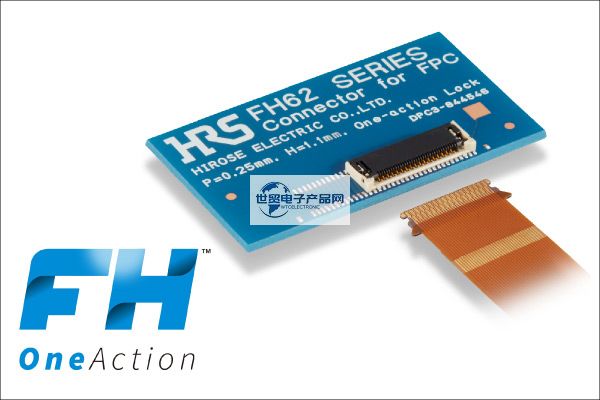

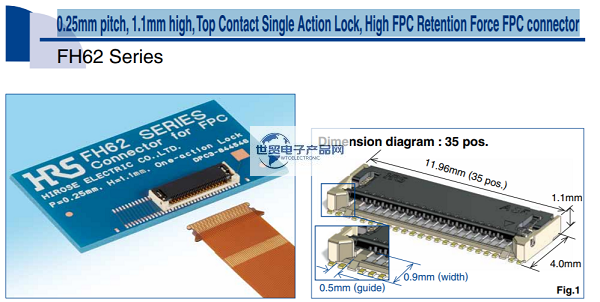

HRS|Hirose|日本廣瀨FH62系列0.25mm間距/1.1mm高度/自鎖式FPC連接器是一款：0.25mm間距，1.1mm高，頂觸式單動鎖，高FPC保持力FPC連接器，其主要特點是:1.節省空間設計?節省空間設計，間距0.25mm，寬度4.0mm。2.自動單動鎖設計?簡單易用的單動鎖設計，安裝后插入FPC。（拆卸FPC時，通過操作或打開鎖定桿釋放鎖定。）?配合FPC時不需要操作鎖定桿。可單手操作。?配合FPC時不需要操作鎖定桿。這有助于縮短裝配時間。?裝配FPC時不需要操作鎖定桿。操作不會損壞鎖定桿。?在裝配FPC時不需要操作鎖定桿。插入時沒有桿可以消除鎖定期間FPC移動導致的故障。3.FPC保持力高?FPC兩側的槽口由鎖定桿固定，盡管尺寸較小，但仍能產生較高的FPC保持力。4.易于插入FPC?寬導軌便于FPC插入。5.支撐0.3mm厚FPC?該設計可容納剛性的0.3mm厚FPC，有助于防止FPC在插入時變形。6.支持高速傳輸?支持具有優異阻抗特性的高速傳輸。通過使用相同類型的觸點（偶數偶數觸點，奇數奇數觸點）制作差分對，可以獲得優異的傳輸特性，支持eDP（ver1.4）、MIPI（D-PHY）和USB3.0標準。
1、HRS|Hirose|日本廣瀨FH62系列0.25mm間距/1.1mm高度/自鎖式FPC連接器的主要產品規格詳情：
| 連接器類型 | PIN數 |
| 插座 | 13, 17, 21, 31, 35, 39, 41, 55, 61 |
| 安裝間距 | 其他PIN數 |
| 0.5 mm | 開口間距 |
| 連接器長度(間距方向) | 0.25 mm |
| 6.46, 7.46, 8.46, 10.96, 11.96, 12.96, 13.46, 16.96, 18.46 mm | (安裝部分)列數 |
| 連接器高度 | 2 |
| 1.1 mm | 傳輸規格 |
| 連接器寬度(縱向) | 傳輸速度 |
| 4.0 mm | (Max.)使用溫度范圍 |
| 接觸點位置 | 85 ℃ |
| 上接點 | (Min.)使用溫度范圍 |
| ZIF/Non-O ZIF/LIF | -55 ℃ |
| 推薦的FFC/FPC | (AC)額定電壓 |
| FPC | AC 30.0 V |
| FPC/FFC插入方向 | (DC)額定電壓 |
| 水平 | DC 30.0 V |
| 可動片方向 | 額定電流 |
| 0.3 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|廣瀨FH62系列0.25mm間距/1.1mm高度/自鎖式FPC連接器主要料號/型號：
| FH62-13S-0.25SHW(99) | FH62-39S-0.25SHW(99) | FH62-21S-0.25SHW(10) | FH62-41S-0.25SHW(10) | FH62-17S-0.25SHW(10) |
| FH62-17S-0.25SHW(99) | FH62-41S-0.25SHW(99) | FH62-13S-0.25SHW(10) | FH62-61S-0.25SHW(10) | FH62-35S-0.25SHW(99) |
| FH62-21S-0.25SHW(99) | FH62-55S-0.25SHW(99) | FH62-39S-0.25SHW(10) | FH62-31S-0.25SHW(10) | FH62-35S-0.25SHW(10) |
| FH62-31S-0.25SHW(99) | FH62-61S-0.25SHW(99) | FH62-55S-0.25SHW(10) |
------------------------------------------------------------------------------------------------
3、日本HRS連接器--HRS|Hirose|廣瀨FH62系列0.25mm間距/1.1mm高度/自鎖式FPC連接器 此產品銷售商：
3M電子產品網--代理銷售【日本HRS連接器--HRS|Hirose|日本廣瀨FH62系列0.25mm間距/1.1mm高度/自鎖式FPC連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目內所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
