在高速通信、精密控制和復雜系統集成場景中，連接器與PCB板的協同設計是確保整體電氣性能的關鍵環節。尤其在高可靠性場景如軍用、航空、航天等領域，對于PCB板連接器布線設計提出了更高要求。Amphenol Aerospace作為全球高性能連接器領域的重要供應商，其產品廣泛服務于極端環境，具備卓越的電氣和機械性能，為PCB板連接器布局提供了專業的設計參考。

一、Amphenol Aerospace連接器優勢概覽
Amphenol Aerospace隸屬于Amphenol集團，是專注于航空航天、國防及高端工業市場的連接器品牌。其產品涵蓋標準圓形連接器、高速數據連接器、背板連接系統、電源模塊及定制化混合接口，廣泛應用于飛機、導彈、雷達、戰術通信設備等關鍵系統。
該品牌注重高密度、小型化、高頻率的連接技術，其針對PCB板安裝的產品在設計上充分考慮信號完整性、電磁兼容性與結構穩固性。例如其基于MIL-DTL標準的連接器產品系列，在滿足小體積設計的同時，還提供可靠的鎖緊、屏蔽與熱插拔功能，為復雜PCB板的布線布局提供了堅實基礎。

二、PCB連接器布線的核心技巧
在PCB板設計過程中，連接器的布線策略直接影響信號質量、生產效率及后期調試維護。以下是實際工程中需要重點關注的幾點布線技巧：
1.優化連接器位置布局
盡量將連接器靠近板邊緣布置，方便裝配和調試；同時避免與高速芯片、信號源交叉，減少信號干擾和電源紋波。
2.控制走線長度與阻抗匹配
對于使用Amphenol Aerospace高速數據連接器（如支持10Gbps及以上速率的系列），應嚴格控制差分線長度、走線間距與阻抗匹配，確保信號完整性，避免反射與串擾。
3.采用多層板設計與獨立地層
在布線中合理使用多層PCB結構，將地層緊貼信號層，提高屏蔽效果。Amphenol推薦在敏感信號周圍增加地線護城河，并使用過孔連接地層，增強電磁兼容性。
4.合理設計焊盤與機械固定結構
對于承載較大機械應力的連接器（如大電流電源型），布線時應配合焊盤加固、定位孔設計和外殼螺栓固定，防止使用過程中因拉扯或震動導致焊點脫落。
5.加強電源與地線分布
在高速信號連接器區域，電源與地線布局應對稱、短路徑，避免回流干擾。Amphenol部分連接器提供多PIN電源支持，可通過多點分布供電進一步降低壓降。

三、Amphenol連接器的PCB安裝應用場景
在實際應用中，Amphenol Aerospace連接器被廣泛用于對可靠性與抗干擾能力要求極高的軍工電子模塊、航空控制系統以及衛星通信終端等PCB板上。

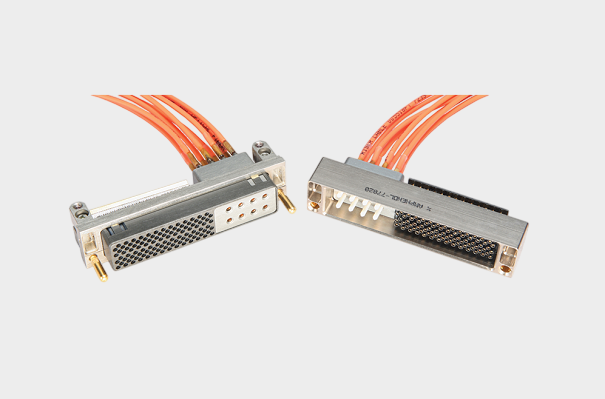

例如，其LMD、HD38999等系列連接器就提供了專門針對PCB板垂直焊接或直角貼裝的結構形式，并支持高速信號、多接口集成，使得設備制造商可在有限空間中實現功能最大化。此外，部分型號還提供帶有卡扣鎖或螺絲固定件設計，進一步提高接口連接的穩定性與耐久性。

合理的PCB板連接器布線設計，既能提高產品的整體性能與穩定性，也可優化裝配工藝與后期維護效率。Amphenol Aerospace 憑借其在高端連接器領域的深厚積累，為各類復雜電子系統提供了高質量、高可靠的連接解決方案。借助其豐富的連接器產品線與配套PCB布局建議，工程師們能夠更好地應對復雜電子結構設計帶來的挑戰。
