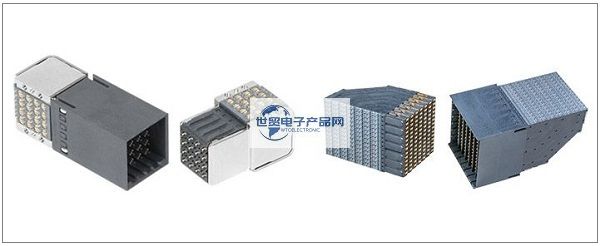

安費諾|Amphenol|安費諾連接器-安費諾高速背板連接器Paladin系列產品主要包含兩種類型/類別；分別為:Paladin? HD 112G背板互連系統、Paladin? 112Gb/s背板連接器；其Paladin? HD 112G背板互連系統是一款：具有高密度，支持112GB/s的數據速率，提供高帶寬，在1U空間內支持多達144個正交差分對的高速背板連接器;Paladin? 112Gb/s背板連接器是一款：采用安費諾的顛覆性112Gb/s背板互連技術Paladin's?的創新架構為背板互連系統的信號完整性樹立了標桿。此系列連接器具有超過40GHz的平穩線性傳輸帶寬、極低串?dāng)_，并且可在整個配接產品系列內保持一致的信號完整性。
------------------------------------------------------------------------------------------------

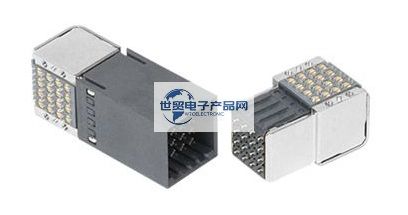

1、安費諾高速背板連接器Paladin? HD 112G背板互連系統產品詳情及特征與優點：
| 特性 | 優點 |
| 出色的正交密度 | 在1RU卡空間內支持144個差分對，可確保空氣流通 |
| 112G系統的行業標準性能 | 25GHz下計入插入損耗(IL)時的XTalk裕量超過40dB |
| 線性傳輸帶寬超過40GHz | 40GHz下無殘樁諧振 |
| 具有壓接接地端子和壓接信號的混合板固定機構，支持傳統制造工藝 | 針對板頂層的最大線差分對間密度、信號完整性和差分對布線進行了優化 |
| 可容納更多布線通道，從而盡可能減少板層數 | 支持144個正交差分對，可以在6個高速層布線，每層最多2個差分對 |
| 在連接器的機械配接范圍內保持一致的信號完整性 | 當連接器未插接長度達到1.5毫米時，阻抗變化小于5? |
| 每個差分對內采用機械匹配和電氣平衡信號 | 采用低時滯設計，支持低模式轉換和傳統走線分線 |
| 通用對稱配接接口 | 支持90°/270°正交應用，以及公母電纜 |
| 利用成熟的Paladin差分對架構和配接接口 | 優化的可靠性、堅固性、質量，支持現實世界的112G應用 |
| 92? (+/- 5?)標稱阻抗 | 未來升級正在設計中 |
優化的密度和性能：Paladin? HD互連系統具有高密度，支持112GB/s的數據速率，提供高帶寬，在1U空間內支持多達144個正交差分對。Paladin HD采用平衡對結構；采用單獨組裝和分立屏蔽差分對，配備顛覆性的混合板固定機構，可實現高密度傳輸。配接接口旨在優化空間并避免傳統的正交"扭曲"。Paladin HD的多個版本均采用通用配接接口，可支持正交和電纜應用。出色的帶寬：在1RU空間內支持144個正交差分對，支持112GB/s的數據速率；出色的傳輸串?dāng)_性能；配備顛覆性的混合板固定機構，支持靈活的板上布線；1.5毫米連接器，拔出時實施阻抗控制；分立屏蔽和平衡差分對；通用配接接口.
------------------------------------------------------------------------------------------------

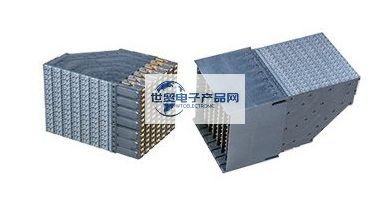

2、安費諾高速背板連接器Paladin? 112Gb/s背板連接器產品詳情及特征與優點：
| 特性 | 優點 |
| 95歐姆標稱阻抗 | 阻抗變化范圍為± 5歐姆 |
| 業內領先的信噪比性能 | 25GHz條件下插入損耗(IL)與串?dāng)_（XT）差值超過40dB |
| 線性傳輸帶寬超過40GHz | 信號觸點不會產生殘樁諧振 |
| 高隔離度和對稱型封裝 | 一流的串?dāng)_和共模轉換性能，具有40GHz的帶寬 |
| 每對差分內的兩根信號針在機械和電氣長度上等長 | 采用低時滯設計，可避免板端耦合架構的布線問題 |
| 在連接器的整個滑接范圍內保持一致的信號完整性 | 當連接器未插接長度達到2毫米時，阻抗變化小于5歐姆 |
| 采用通用接口和經過優化的方形間距 | 廣泛的產品系列，支持傳統背板、直接正交、電纜、共面和平行扣卡應用 |
| 廣泛的產品系列，支持傳統背板、直接正交、電纜、共面和平行扣卡應用 | 雙軌布線可減少板的層數并降低系統成本 |
采用安費諾的顛覆性112Gb/s背板互連技術；Paladin's?的創新架構為背板互連系統的信號完整性樹立了標桿。此系列連接器具有超過40GHz的平穩線性傳輸帶寬、極低串?dāng)_，并且可在整個配接產品系列內保持一致的信號完整性。Paladin's?采用突破性技術，使客戶能夠設計復雜的系統來支持當今的數據速率，并針對未來的性能要求提供升級空間。Paladin?采用簡約的連接器結構，可擴展性和靈活性更高。這是一個超級廣泛的連接器產品平臺，支持傳統背板、電纜背板以及超過100種直接正交配置等。
-------------------------------------------------------------------------------------------------
3、關于 3M電子產品網 平臺相關簡介與銷售產品簡述：
3M電子產品網--代理/生產/銷售【安費諾|Amphenol|安費諾連接器-安費諾高速背板連接器產品】以及專業代理/生產/銷售各種{連接器|線束|線纜產品}；如果您有【安費諾|Amphenol|安費諾連接器-安費諾高速背板連接器產品】采購/求購以及銷售/資源與推廣需求或者想購買/了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目?jī)?nèi)所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
